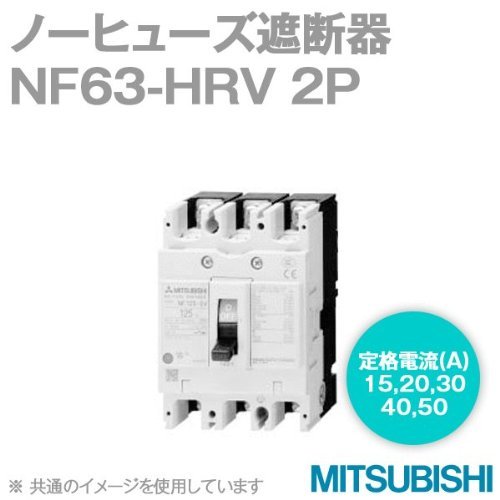

三菱電機 NF63-HRV 2P 15A (ノーヒューズブレーカー) (高性能品) (2極) (AC/DC) NN

商品説明

[種別] ノーヒューズ遮断器（一般用途）
[シリーズ名] NF-Hクラス（高性能品）
[フレーム A] 50
[形名] NF63-HRV
[極数] 2
[定格電流(A)] 15
[定格絶縁電圧(V)] 690
[定格短絡遮断容量(kA)]
　JIS C 8201-2-1 Ann.1
　JIS C 8201-2-1 Ann.2
　IEC 60947-2
　EN 60947-2 (Icu/Ics)
　　AC690V：2.5/1
　　AC500V：20/10
　　AC440V：30/15
　　AC415V：30/15
　　AC400V：30/15
　　AC380V：30/15
　　AC230V：85/43
　　AC200V：85/43
　　DC250V：40/20
　GB 14048.2（Icu/Ics）
　　AC415V：－
　　AC400V：－
　　AC380V：－
　　AC230V：－
　　DC250V：－
　NK（Icu/Ics）
　　AC450V：30/15
　　AC240V：85/43
　　DC250V：40/20
[定格インパルス耐電圧(kV)] 8
[電流の種類] AC/DC
[アイソレーション適合] 適合
[逆接続] 可
[開閉寿命（回）]
　機械的：25000
　電気的：10000
[選択度種別（使用カテゴリー）] A
[汚損度] 3
[EMC環境条件（環境A又は環境B）] 対象外
[外形寸法(mm)]
　a：90
　b：130
　c：68
　ca：90
[表面形製品質量(kg)] 0.8
[接続方式]
　表面形(F)：◎圧着端子用
　裏面形(B)：○
　埋込形(FP)：○
　さし込形(PM)：○
[付属装置つき]
　警報スイッチ(AL)：○
　補助スイッチ(AX)：○
　電圧引きはずし装置(SHT)：○
　不足電圧引きはずし装置(UVT)：○
　縦形リード線端子台(SLT)：○
　横形リード線端子台(LT)：－
　プレアラームモジュール(PAL)：－
[別売部品]
　遮断器用BOX（箱入り）
　　閉鎖形(S)：◎
　　防じん形(I)：△
　　防水形(W)：△
　電気操作装置
　　NFM NVM：◎
　機械連動子(MI)
　　パネル取付：◎
　　埋込形用：△
　　遮断器直取付：△
　とってロック装置
　　LC：◎
　　HL：◎
　　HL-S：△
　操作とって
　　F形：◎
　　V形：◎
　　S形：◎
　　C形：－
　端子カバー
　　TC-L：◎
　　TC-S：◎
　　TTC：◎
　　BTC：◎
　　PTC：◎
　裏面スタッド(B-ST)：○
　埋込取付枠(FP)：△
　さし込端子台(PM)：△
　IEC 35mmレール取付用アダプター：－
[規格認証]
　電気用品安全法：適合
　CCC：－
　CEマーク：自己宣言
　船級協会認定
　　NK：取得
　　LR：－
　　ABS：－
　　GL：－
　　BV：－
　　CCS：－
　　DNV：－
[過電流引きはずし方式] 熱動-電磁
[トリップボタン] 有
