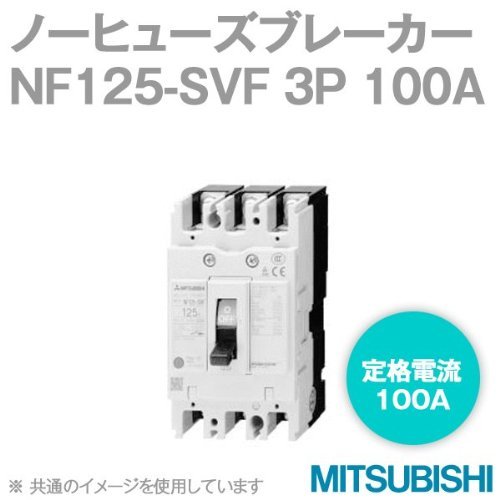

三菱電機 NF125-SVF 3P 100A (ノーヒューズブレーカー) (3極) (AC/DC) NN

商品説明

[種別] ノーヒューズ遮断器（一般用途）
[シリーズ名] F Style NF-Sクラス（汎用品）
[フレーム A] 100
[形名] NF125-SVF
[極数] 3
[定格電流(A)] 100
[定格絶縁電圧(V)] 600
[定格短絡遮断容量(kA)]
　JIS C 8201-2-2 Ann.1、JIS C 8201-2-2 Ann.2、IEC 60947-2、EN 60947-2（Icu/Ics）
　　AC500V 10/10、AC440V 20/20、AC415V 25/25、AC400V 25/25、
　　AC380V 25/25、AC230V 50/50、AC200V 50/50、DC125V 15/15
　GB 14048.2（Icu/Ics）
　　AC415V 25/25、AC400V 25/25、AC380V 25/25、AC230V 50/50、DC125V 15/15
[定格インパルス耐電圧(kV)] 8
[電流の種類] AC/DC
[アイソレーション適合] 適合
[逆接続] 可
[開閉寿命（回）]
　機械的 15000
　電気的 8000
[選択度種別（使用カテゴリー）] A
[汚損度] 3
[EMC環境条件（環境A又は環境B）] 対象外

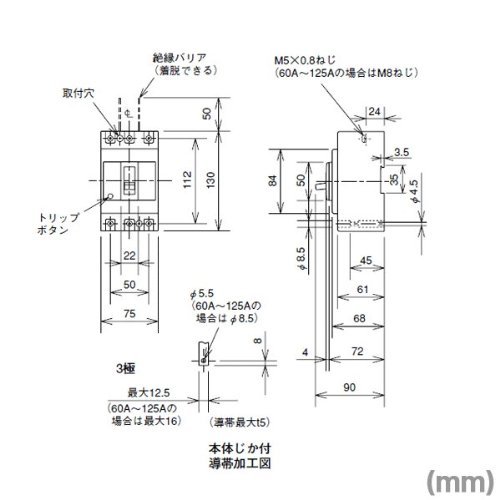

[外形寸法(mm)]
　a 75
　b 130
　c 68
　ca 90
[表面形製品質量(kg)] 0.85
[接続方式]
　表面形(F) 圧着端子用
[別売部品]
　とってロック装置 LC、HL
　操作とって F形、V形
　端子カバー TC-L、TC-S
　IEC 35mmレール取付用アダプター 標準装備
[規格認証]
　電気用品安全法 適合
　CCC 取得
　CEマーク TUV認証
[過電流引きはずし方式] 熱動-電磁
[トリップボタン] 有
