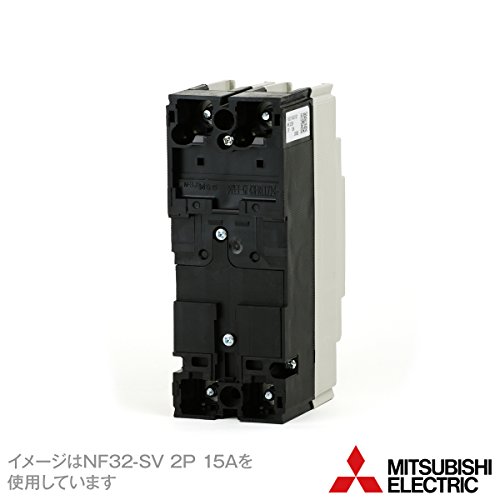

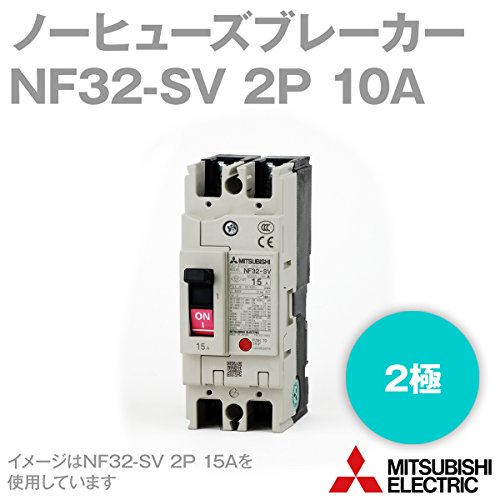

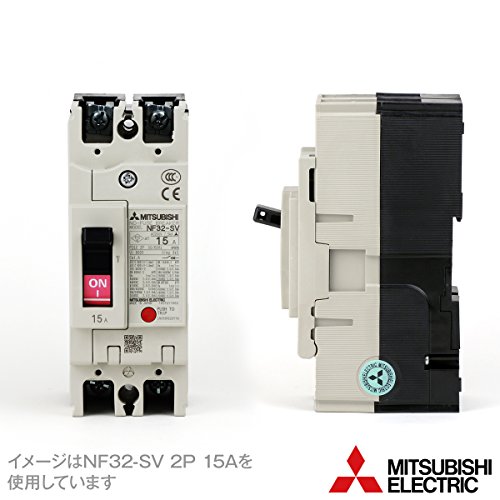

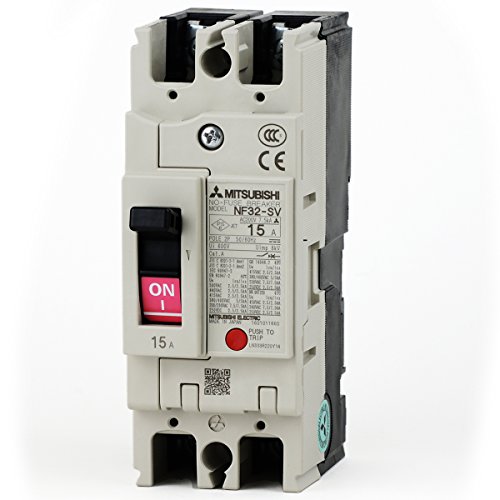

三菱電機 NF32-SV 2P 10A (ノーヒューズブレーカー) (2極) (AC/DC) NN

商品説明

[種別] ノーヒューズ遮断器（一般用途）
[シリーズ名] NF-Sクラス（汎用品）
[フレーム A] 30
[形名] NF32-SV
[極数] 2
[定格電流(A)] 10
[定格絶縁電圧(V)] 600
[定格短絡遮断容量(kA)
　JIS C 8201-2-1 Ann.1
　JIS C 8201-2-1 Ann.2
　IEC 60947-2
　EN 60947-2 (Icu/Ics)
　　AC690V：－
　　AC500V：2.5/2.5
　　AC440V：2.5/2.5
　　AC415V：2.5/2.5
　　AC400V：5/5
　　AC380V：5/5
　　AC230V：7.5/7.5
　　AC200V：7.5/7.5
　　DC250V：2.5/2.5
　GB 14048.2（Icu/Ics）
　　AC415V：2.5/2.5
　　AC400V：5/5
　　AC380V：5/5
　　AC230V：7.5/7.5
　　DC250V：2.5/2.5
　NK（Icu/Ics）
　　AC450V：2.5/2.5
　　AC240V：7.5/7.5
　　DC250V：2.5/2.5
[定格インパルス耐電圧(kV)] 8
[電流の種類] AC/DC
[アイソレーション適合] 適合
[逆接続] 可
[開閉寿命（回）]
　機械的：10000
　電気的：6000
[選択度種別（使用カテゴリー）] A
[汚損度] 3
[EMC環境条件（環境A又は環境B）] 対象外

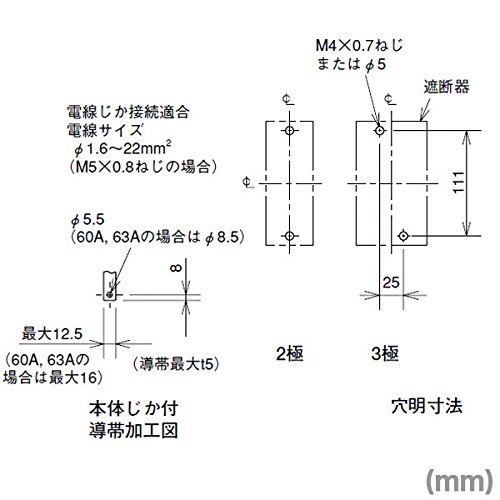

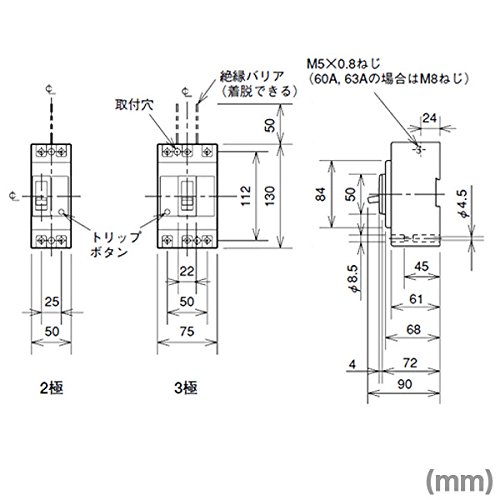

[外形寸法(mm)]
　a：50
　b：130
　c：68
　ca：90
[表面形製品質量(kg)] 0.45
[接続方式]
　表面形(F)：◎圧着端子用
[別売部品]
　遮断器用BOX（箱入り）
　　閉鎖形(S)：◎
　機械連動子(MI)
　　パネル取付：◎
　とってロック装置
　　LC：◎
　　HL：◎
　操作とって
　　F形：◎
　　V形：◎
　　S形：◎
　端子カバー
　　TC-L：◎
　　TC-S：◎
　　TTC：◎
　　BTC：◎
　　PTC：◎
　裏面スタッド(B-ST)：◎
　埋込取付枠(FP)：◎
　さし込端子台(PM)：◎
　IEC 35mmレール取付用アダプター：◎
[規格認証]
　電気用品安全法：適合
　CCC：取得
　CEマーク：自己宣言
　船級協会認定
　　NK：取得
　　LR：取得
　　ABS：取得
　　GL：取得
[過電流引きはずし方式] 熱動-電磁
[トリップボタン] 有
