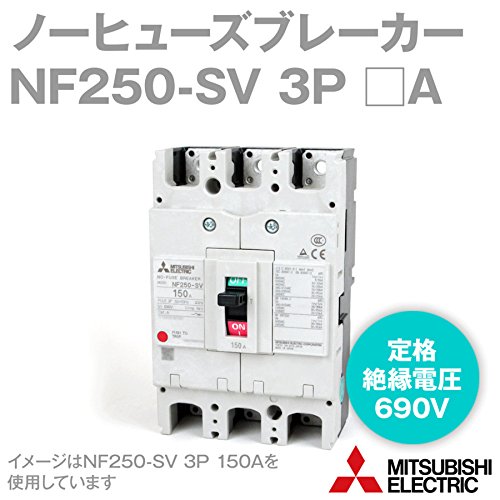

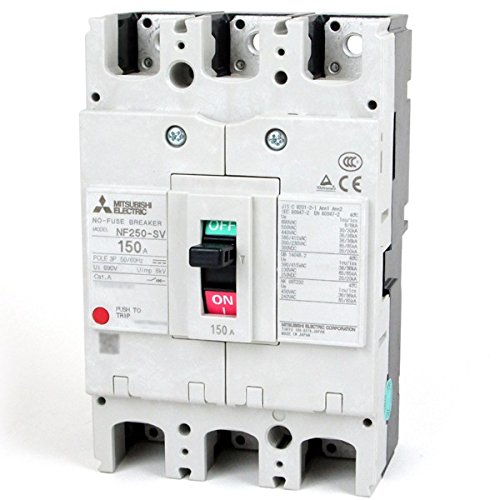

三菱電機 NF250-SV 3P 150A (ノーヒューズブレーカー) (3極) (AC/DC) NN

商品説明

[種別] ノーヒューズ遮断器（一般用途）
[シリーズ名] NF-Sクラス（汎用品）
[フレーム A] 225
[形名] NF250-SV
[極数] 3
[定格電流(A)] 150
[定格絶縁電圧(V)] 690
[定格短絡遮断容量(kA)]
　JIS C 8201-2-1 Ann.1
　JIS C 8201-2-1 Ann.2
　IEC 60947-2
　EN 60947-2 (Icu/Ics)
　　AC690V：8/8
　　AC500V：30/30
　　AC440V：36/36
　　AC415V：36/36
　　AC400V：36/36
　　AC380V：36/36
　　AC230V：85/85
　　AC200V：85/85
　　DC250V：20/20
　GB 14048.2（Icu/Ics）
　　AC415V：36/36
　　AC400V：36/36
　　AC380V：36/36
　　AC230V：85/85
　　DC250V：20/20
　NK（Icu/Ics）
　　AC450V：36/36
　　AC240V：85/85
　　DC250V：－
[定格インパルス耐電圧(kV)] 8
[電流の種類] AC/DC
[アイソレーション適合] 適合
[逆接続] 可
[開閉寿命（回）]
　機械的：25000
　電気的：10000
[選択度種別（使用カテゴリー）] A
[汚損度] 3
[EMC環境条件（環境A又は環境B）] 対象外

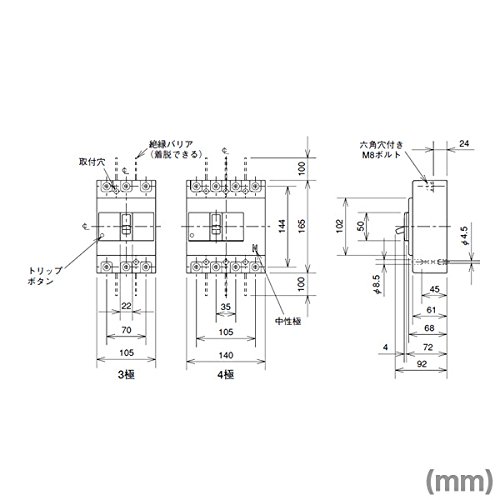

[外形寸法(mm)]
　a：105
　b：165
　c：68
　ca：92
[表面形製品質量(kg)] 1.6
[接続方式]
　表面形(F)：◎圧着端子用

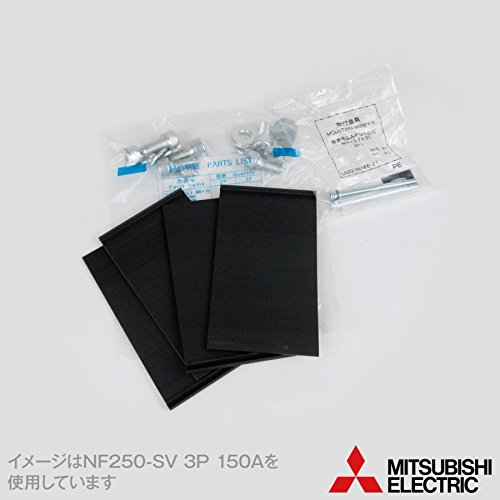

[別売部品]
　遮断器用BOX（箱入り）
　　閉鎖形(S)：◎
　機械連動子(MI)
　　パネル取付：◎
　とってロック装置
　　LC：◎
　　HL：◎
　操作とって
　　F形：◎
　　V形：◎
　　S形：◎
　　C形：－
　端子カバー
　　TC-L：◎
　　TC-S：◎
　　TTC：◎
　　BTC：◎
　　PTC：◎
　裏面スタッド(B-ST)：◎
　埋込取付枠(FP)：◎
　さし込端子台(PM)：◎
　IEC 35mmレール取付用アダプター：－
[規格認証]
　電気用品安全法：適合（１００Ａ）
　CCC：取得
　CEマーク：ＴＵＶ認証
　船級協会認定
　　NK：取得
　　LR：取得
　　ABS：取得
　　GL：取得
　　BV：－
　　CCS：－
　　DNV：－
[過電流引きはずし方式] 熱動-電磁
[トリップボタン] 有
