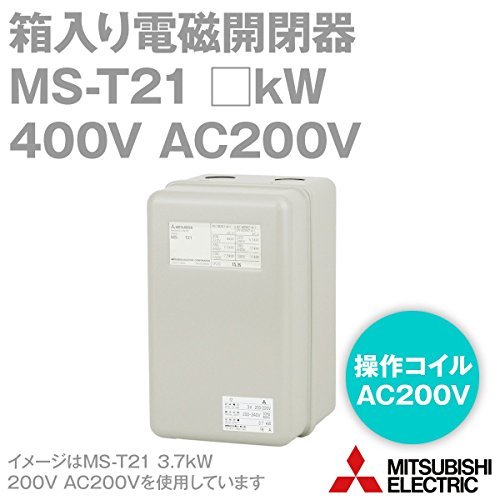

三菱電機 MS-T21 0.1kW 400V AC200V 2a2b 箱入り電磁開閉器 (補助接点: 2a2b) (代表定格18A) (ねじ取付) (充電部保護カバー) (TH-T25使用) NN

商品説明

[種別] 箱入電磁開閉器
[製品名] 箱入り電磁開閉器
[形名] MS-T21
[定格容量[kW]]
　三相かご形モータ（AC-3級)
　・AC200～220V 3.7
　・AC380～440V 7.5
　・AC500～550V 7.5
　三相かご形モータ（AC-4級)
　・AC200～220V 3.7
　・AC380～550V 5.5
[定格使用電流[A]]
　三相かご形モータ（AC-3級)
　・AC200～220V 18
　・AC380～440V 18
　・AC500～550V 17
　三相かご形モータ（AC-4級)
　・AC200～220V 18
　・AC380～440V 13
　・AC500～550V 10
　抵抗負荷（AC-1級)
　・AC200～220V 32
　・AC380～440V 32
[主接点]
　開放熱電流[A]
　・a接点 32
　接点構成 3a
[補助接点]
　定格使用電流[A]（AC-15級）
　・AC110V 6
　・AC220V 3
　定格使用電流[A]（DC-13級）
　・DC24V 3
　・DC110V 0.6
　開放熱電流[A] 10
　接点構成
　・標準（特殊） 2a2b
[性能]
　閉路電流容量[A]（AC-3級)
　・AC220V 250
　・AC440V 230
　遮断電流容量[A]（AC-3級)
　・AC220V 200
　・AC440V 184
　機械的耐久性[万回] 1000
　電気的耐久性[万回]
　・AC-3級 200
　開閉頻度[回/時] 1800
[操作コイル]
　操作電圧種類 交流（AC操作AC励磁）
　特性
　・入力瞬時[VA] 75
　・入力常時〔VA〕 6
　・消費電力〔W〕 2.4
[サーマルリレー仕様] 2素子付（過負荷・拘束保護）
[操作コイル用サージ吸収（標準装備）] なし
[端子カバー（標準装備）] あり
[製品取付方法] ねじ

定格使用電流は定格使用電圧において性能を満足して使用できる最大電流です。
操作コイルの入力、消費電力はAC200Vコイルに220V60Hz印加した場合の平均値です。
閉路・遮断電流容量の開閉回数は各50回（JIS C8201-4-1）
