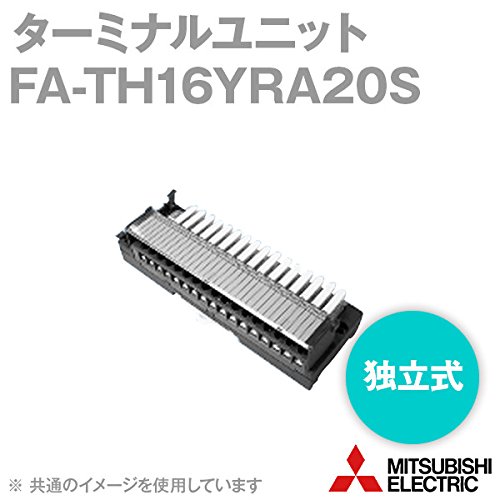

MEE FA-TH16YRA20S ターミナルユニット (M3ネジ対応) (16点独立式) (a接点リレー出力) (ソケット付) NN

商品説明

[項目] 仕様
[形名] FA-TH16YRA20S
[接続シーケンサ] シンクタイプ DC24Vトランジスタ出力ユニット
[点数] 16点
[絶縁方式] リレー
[定格開閉電圧・電流] 電圧：DC24V、AC200V、電流：2A／1点（抵抗負荷、COSφ=1）
[最大同時ON点数] 100%
[最小開閉負荷] DC5V　1mA
[最大開閉負荷] AC270V、DC150V
[最大開閉頻度] 3600回／時（1秒以上ON、1秒以上OFF）
[機械的寿命] 2000万回以上
[電気的寿命]
　定格開閉電圧・電流　10万回以上
　AC200V 1.5A（COSφ=0.7）、AC240V 1A（COSφ=0.7）10万回以上
　AC200V 1A（COSφ=0.35）10万回以上
　DC24V 1A（L／R=7ms）、DC100V 0.1A（L／R=7ms）10万回以上
[応答時間]
　OFF→ON 10ms以下（シーケンサの応答時間除く）
　ON→OFF 12ms以下（シーケンサの応答時間除く）
[コモン方式] 16点独立コモン
[外部供給電源] DC24V±10％（リップル率5％以内）
[ユニット消費電流] DC24V時 約90mA（シーケンサの消費電流含まず）
[絶縁耐圧・抵抗] 入力ー出力間、各出力間：AC2500V 1分間、接点間：AC750V 1分間、10MΩ以上
[ノイズ耐量] シミュレータノイズ1500Vp-p、ノイズ幅1μs（ノイズ周波数25～60Hzのノイズシミュレータによる）
[動作表示] 電源ON、入力ONでLED点灯表示
[ソケット] 有（リレーモジュール交換可能）
[モジュール交換回数] 50回
[モジュール混在] モジュール混在可能

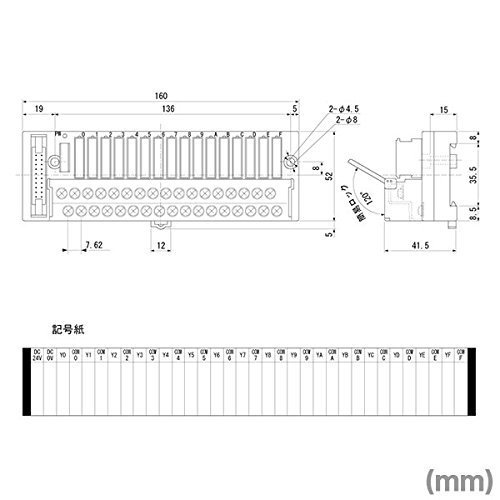

[端子台]
　端子ネジ M3セルフアップネジ、端子数：34P、7.62mmピッチ
　適合電線、締付けトルク 0.3～2mm^2 （圧着端子使用時）、58.8～88.2N・cm（6～9kgf・cm）
[ユニット取付け]
　ネジ取付け M4×0.7mm×22mm以上、締付トルク範囲78～118N・cm（8～12kgf・cm）
　DINレール TH35-7.5Fe、TH35-7.5Aℓ（JIS C 2812準拠）
[付属品] モジュール引抜工具
[質量] 約300g
[注意事項]
1.ユニットへのケーブル接続時は、コネクタロックがかかるまでケーブルのコネクタを押し込んでください。接触不良の要因となります。
