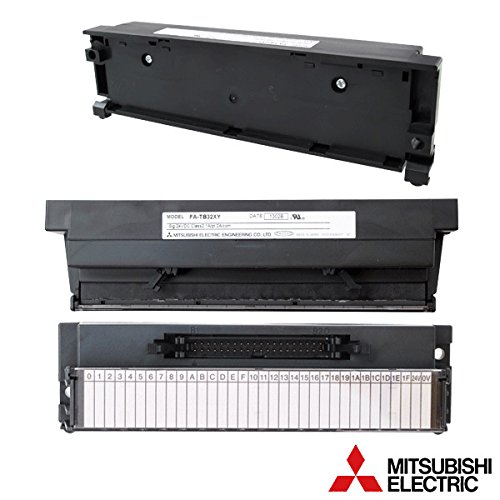

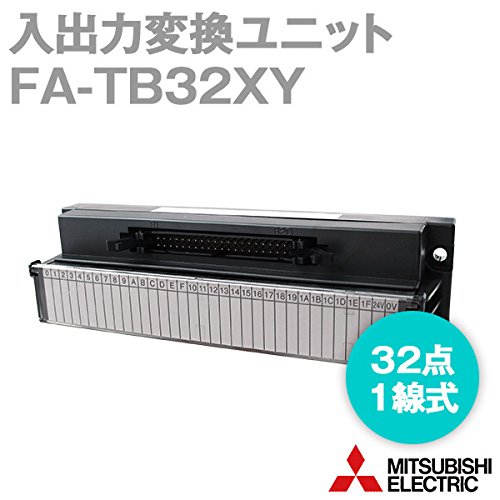

MEE FA-TB32XY DC専用 コネクタ⇔端子台変換ユニット(32点1線式) NN

商品説明

[項目] 仕様
[形名] FA-TB32XY
[点数、入出力デバイス番号] 32点、X0～X1FまたはY0～Y1F
[定格電圧] DC24V
[最大使用電圧、電流] DC28.8V、1A（各信号端子）、2A（各電源端子）
[コモン方式] 32点／（24V）コモン1点＋（0V）コモン1点
[端子台]

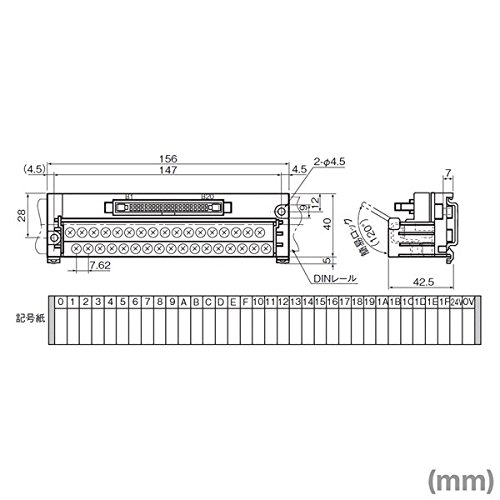

　端子ネジ M3ネジ、端子数：34P、7.62mmピッチ、フィンガープロテクトカバー付セルフアップネジ
　適合電線、締付けトルク 0.3～2mm^2 （圧着端子使用時）、58.8～88.2N・cm（6～9kgf・cm）
[ユニット取付け]
　ネジ取付け M4×0.7mm×12mm以上 締付トルク：78～118N・cm（8～12kgf・cm）
　DINレール 適合DINレール：TH35-7.5Fe、TH35-7.5Aℓ（JIS C 2812に準拠）
[絶縁耐圧、絶縁抵抗] AC500V 1分間、10MΩ以上（DC外部端子一括⇔アース間、充電部相互間）
[質量] 約160ｇ
[注意事項]
1.入力／出力デバイス番号のX、Yは接続されるI／Oユニットが入力ユニットの場合はX、出力ユニットの場合はYとなります。番号はI／Oユニットの挿入スロットにより決まります。
2.ユニットのコネクタはコネクタロックがかかるまで押し込まないと接触不良の原因となります。
