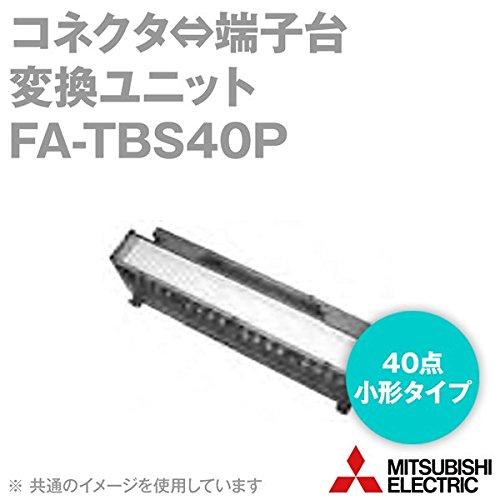

MEE FA-TBS40P コネクタ⇔端子台変換ユニット (40点小形タイプ) NN
- メーカー
- 三菱電機エンジニアリング
- JAN
- FA-TBS40P
- メーカー品番
- FA-TBS40P
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
[項目] 仕様
[形名] FA-TBS40P
[点数] 40点、汎用
[最大使用電圧、電流] DC48V、1A／1点
[端子台]
端子ネジ：M3ネジ、端子数：40P、7mmピッチ、ネジ保持・脱落防止機構付き
適合電線、締付けトルク：0.3～1.25mm^2 、43～58N・cm（4.4～5.9kgf・cm）
[ユニット取付け]
ネジ取付け：M4×0.7mm×25mm以上 締付トルク：78～118N・cm（8～12kgf・cm）
DINレール：適合DINレール：TH35-7.5Fe、TH35-7.5Aℓ（JIS C 2812に準拠）
[絶縁耐圧、絶縁抵抗] AC500V 1分間、10MΩ以上（DC外部端子一括⇔アース間、充電部相互間）
[質量] 約190ｇ
[注意事項]
1.ユニットのコネクタはコネクタロックがかかるまで押し込まないと接触不良の原因となります。
特記事項
- 各種汎用コントローラ（各社シーケンサを含む）の40Pコネクタからの信号を40Pのネジ端子台に変換する汎用のコネクタ端子台変換ユニットです。
- 信号1点が端子1点に接続されており40点汎用コネクタ／端子台変換ユニットとして使用が可能です。
- ネジ脱落防止機構の採用によるネジの脱落防止、ネジ保持機構の採用による丸圧着端子の取り付けが容易です。
- 端子ネジが5端子ごとに黒ネジとなっており、端子位置の確認が容易です。
- DINレールまたはネジによる取り付けが可能です。
