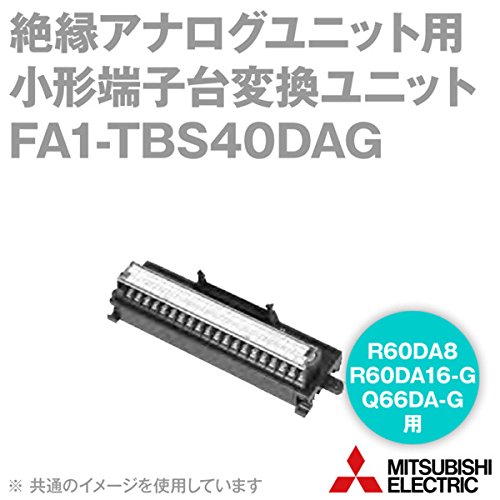

MEE FA1-TBS40DAG 絶縁アナログユニット用小形端子台変換ユニット (R60DA8/16-G、Q66DA-G用) NN
- メーカー
- 三菱電機エンジニアリング
- JAN
- FA1-TBS40DAG
- メーカー品番
- FA1-TBS40DAG
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明

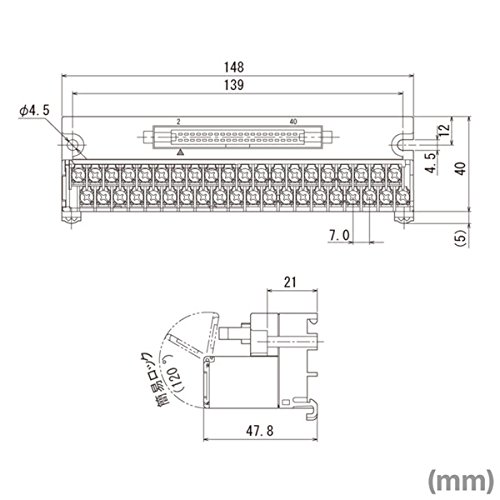

[形式] FA1-TBS40DAG
[接続ユニット] Q66DA-G、R60DA8/16-G(注1)
[端子台]
端子ネジ ：M3ネジ、端子数：40P、7mmピッチ、ネジ保持・脱落防止機構付き
適合電線、締付けトルク ：0.3～1.25mm^2（圧着端子使用時）、43～58N・cm（4.4～5.9kgf・cm）
[ユニット取り付け]
ネジ取付け ： M4×0.7mm×25mm以上 締付トルク：78～118N・cm（8～12kgf・cm）
DINレール：適合DINレール：TH35-7.5Fe、TH35-7.5AL（JIS C 2812に準拠）
[絶縁耐圧・抵抗] CH間：AC1000V 1分間、10MΩ以上、その他：AC500V 1分間、10MΩ以上
[質量] 約190g
注意事項
1.ユニットのコネクタはコネクタロックがかかるまで押し込まないと接触不良の原因となります。
注1.R60DA8/16-G接続時は、端子台記号紙を同梱の記号紙に差し替えてご使用ください。
特記事項
- MELSEC-Qシーケンサチャンネル間絶縁ディストリビュータの配線方法をネジ端子台に変換します。
- ユニットに接続できない太い電線が接続可能な中継端子です。
- ネジ脱落防止機構の採用によるネジの脱落防止、ネジ保持機構の採用による丸圧着端子の取り付けが容易です。
- 端子ネジが5端子ごとに黒ネジとなっており、端子位置の確認が容易です。
- DINレールまたはネジによる取り付けが可能です。
