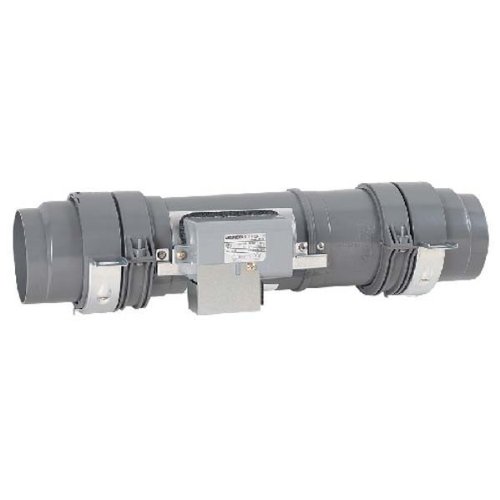

三菱電機 (MITSUBISHI) ダクト用換気扇 カウンターアローファン V-100CPL

商品説明

●メーカー:三菱
●型番:V-100CPL
●商品名:ダクト用換気扇 カウンターアローファン
●サニタリー用
●低騒音大風量形、24時間換気機能付
●耐湿仕様
●本体薄型設計(126mm)
●ドレン配管不要
●下面着脱式
●風逆流防止シャツター付
●風量強弱2段切替
●1ピース構造
●垂直据付可能
●電源速結端子接続(専用スイッチP-03CSW3別売)
●温度ヒューズ付(モーター内蔵)
●過大電流防止ヒューズ付
●天吊金具付属
●24時間の常時運転で1日1.9円[弱ノッチ時](22円/kWh×24時間×3.5W/1000)[50Hz]
※電気料金めやす単価22円/kWhによる(税込)
●材質:ボディ ファン プラスチック製
●質量(kg):2.2
●接続パイプ(mm):φ100
●寸法(mm):W195×D500×H126

《消費電力》
●(設定 強)50Hz/60Hz(W):7.6/8.2
●(設定 24時間換気弱)50Hz/60Hz(W):3.5/3.8

《開放風量》
●(設定 強)50Hz/60Hz(m㎡/h):100/106
●(設定 24時間換気弱)50Hz/60Hz(m㎡/h):57/66

《騒音(正面/側面)》
●(設定 強)50Hz/60Hz(dB):39/35/41.5/37.5
●(設定 24時間換気弱)50Hz/60Hz(dB):34/30/37.5/33.5

《有効換気量》
・パイプ長さ20m
●(設定 強)50Hz/60Hz(m㎡/h):77/83
●(設定 24時間換気弱)50Hz/60Hz(m㎡/h):45/53
・パイプ長さ30m
●(設定 強)50Hz/60Hz(m㎡/h):69/76
●(設定 24時間換気弱)50Hz/60Hz(m㎡/h):42/49

※電源電圧100Vでの測定値です。

【用途】
●浴室、トイレ、洗面所(居間、事務所、店舗)

【ご注意】
※送風機部分の着脱は、下方から行います。
※浴室など湿気の多い所でご使用の場合は必ずアース工事を行ってください。
※排気専用(給気用途には使用しないでください)
※浴室など湿気の多い所でご使用の場合はストレートサイレンサーは使用できません。
※ドレン配管は不要です。但し、水平据付けの場合、ダクトは屋外に向けて1/100以上の下り傾斜をつけてください。
※選定、据付けにあたっては所轄消防署の指導に準じてください。
※浴室など湿気の多い所で垂直据付けをする場合は排気側(シャッター側)が上方になる向きに据付けてください。
※商品の本体真下に点検口(□450mm)を必ず設置してください。
※点検口がない場合の本体修理等で、天井などを壊す場合は、お客様の費用ご負担となります。あらかじめご了承ください。
※24時間換気用の場合、コントロールスイッチはシステム部材P-04SWL(B)5をご使用ください。
