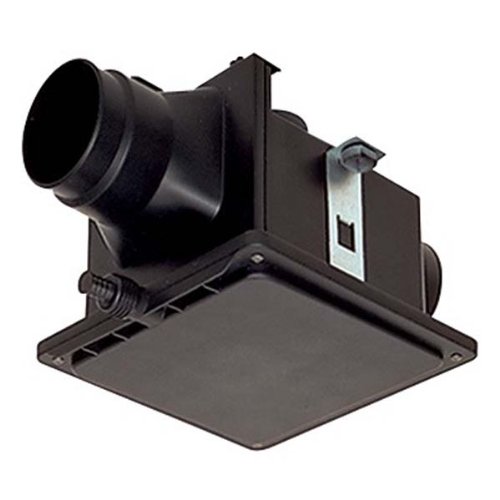

三菱電機 (MITSUBISHI) ダクト用換気扇 中間取付形ダクトファン V-13ZMC5

商品説明

●メーカー:三菱
●型番:V-13ZMC5
●商品名:ダクト用換気扇 中間取付形ダクトファン
●サニタリー用
●24時間換気機能付、高静圧
●1～2部屋換気用
●高密閉風圧式シャッター搭載(排気側)
●塩ビ管接続時のダクト方向微調整可能(全方向7度)
●3芯ビニルキャブタイヤコード(有効長約3m)(プラグなし)
●ドレン抜きエルボ付(呼び径13用塩ビパイプ[外径18mm]またはビニルホース[内径16mm]接続可能)
●天吊金具付属
●材質:ボディ ファン(シロッコファン) プラスチック製
●質量(kg):2.2
●接続パイプ(mm):φ100
●寸法(mm):W268×D397×H219

《消費電力》
●(24時間換気)50Hz/60Hz(W):15/18

《開放風量》
●(24時間換気)50Hz/60Hz(m㎡/h):105/105

《騒音》
●(24時間換気)50Hz/60Hz(dB):32/32

《有効換気量》
・パイプ長さ20m
●(24時間換気)50Hz/60Hz(m㎡/h):90/91
・パイプ長さ30m
●(24時間換気)50Hz/60Hz(m㎡/h):85/86

※電源電圧100Vでの測定値です。

【用途】
●浴室、トイレ、洗面所(居間、事務所、店舗)

【ご注意】
※浴室など湿気の多い所でご使用の場合は必ずアース工事を行ってください。
※商品の本体真下に点検口(□450mm)を必ず設置してください。
※点検口がない場合の本体修理等で、天井などを壊す場合は、お客様の費用ご負担となります。あらかじめご了承ください。
※吸込風量を調節する場合は、システム部材P-13GL5等(風量調節機構付)をご使用ください。
※ドレン排出方向は底板を付け替えることにより4方向に変えることができます。
※排気専用(給気用途では使用しないでください。)
※各ボディ材質タイプの選定、据付けにあたっては、所轄消防署の指導に準じてください。
※24時間換気運転をおすすめします。
※二部屋同時換気する場合、浴室など湿気の多い所での配管は、停止時に他室へ湿気が移行しますので避けてください。
※二部屋同時換気するにはT管を使用し配管します。
