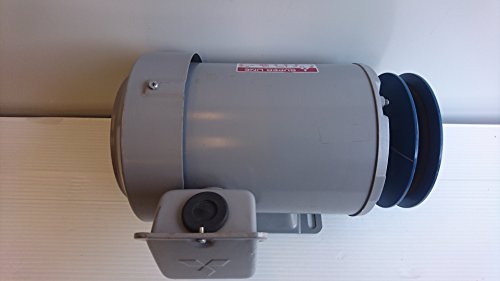

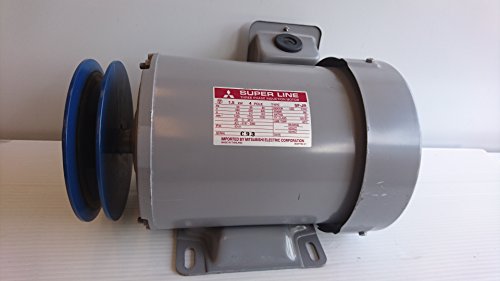

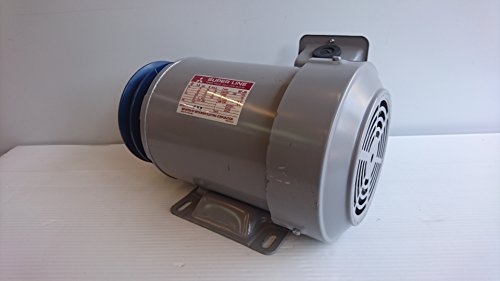

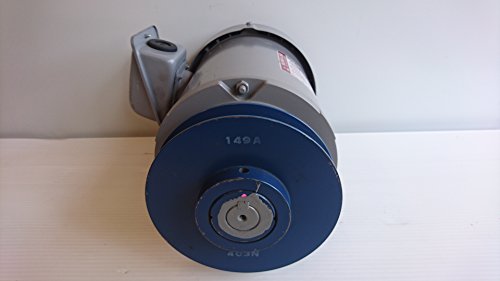

三菱電機 SF-JRシリーズ標準三相モートル 全閉外扇屋内形SF-JR-4P-1.5KW
- メーカー
- 三菱電機
- JAN
- SF-JR
- メーカー品番
- SF-JR
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
形名(電圧-極数-出力) 電圧・周波数 電圧・周波数（短納期） 出力 極数 定格電流(A) 定格電流(A)（短納期） 定格回転速度(r/min) 定格回転速度(r/min)（短納期） 外被構造 わく番号 保護方式 概略裸質量(kg) 軸端キー・キー溝寸法 動力伝達方式 回転方向 耐熱クラス 周囲条件温度 湿度 標高 雰囲気 端子箱位置 口出線リード本数 端子接続方式 塗色 準拠規格 許容慣性モーメント(kgf・m2)50Hz許容J モータJ 60Hz許容J モータJ 許容スラスト荷重？Ａ方向(N) Ｂ方向(N) *プレロードスプリング入替えが必要 許容ラジアル荷重直結(N) ベルト(N) 騒音レベル（参考値）50Hｚ･･･db（A) 60Hｚ･･･db（A) PLG有無 効率 SF-JR(200V-4P-0.4kW) 200 / 200 / 220V 50 / 60 / 60Hz 200 / 200 / 220V 50 / 60 / 60Hz 0.4kW 4P 2.2 / 2.0 / 2.0 2.2 / 2.0 / 2.0 1410 / 1690 / 1700 1410 / 1690 / 1700 全閉外扇形 71M IP42 8 軸端径φ14以上に対応する軸端キー・キー溝の寸法・公差はISO規格と整合性のあるJIS B1301に準拠しています。 2極機の11kW以上は直結専用、4極以上は直結・ベルト掛供用。 軸端より見て反時計方向（CCW） 120(E) -20℃～40℃ 95%RH以下(結露が無いこと） 1000m以下 腐食性及び爆発性ガス、蒸気及び結露が無く、塵埃が少ないこと。 軸端より見てフレーム左側負荷側 3 端子台接続方式 マンセルN5.5 JIS C 4210 1.6 0.0018 1.6 0.0018 290 *235 390 390 52 54 なし その他
特記事項

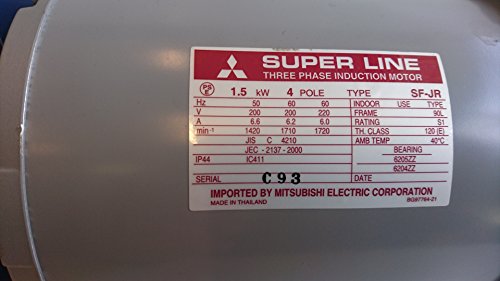

モータータイプ 汎用モータ 取付方式 脚取付形 電源 三相 定格電圧(V) 200/200/220 定格電流(A) 6.6/6.2/6.0 定格周波数(Hz) 50/60/60 ブレーキ ブレーキなし 出力(kW) 1.5 定格回転速度(min-1[r.p.m]) 1420/1710/1720 極数(P) 4 枠番 90L 寸法A(mm) 143 寸法B(mm) 114 寸法C(mm) 90 寸法D(mm) 183.6 寸法E(mm) 70 寸法F(mm) 62.5 寸法G(mm) 4 寸法H(mm) 186.3 寸法KA(mm) 53 寸法KD(mm) 27 型式 脚取付全閉外扇形 屋内型 質量(kg) 20 寸法L(mm) 311.5 寸法S(mm) 24(S公差j6) 寸法X(mm) 4 寸法T(mm) 7 寸法W(mm) 8 寸法Z(mm) 9 寸法M(mm) 175 寸法N(mm) 150 絶縁種別 E 寸法Q(mm) 50 寸法R(mm) 168.5 寸法U(mm) 4 塗装色 マンセルN5.5 寸法XB(mm) 56 周囲湿度(%RH) 95%RH以下 寸法KL(mm)
