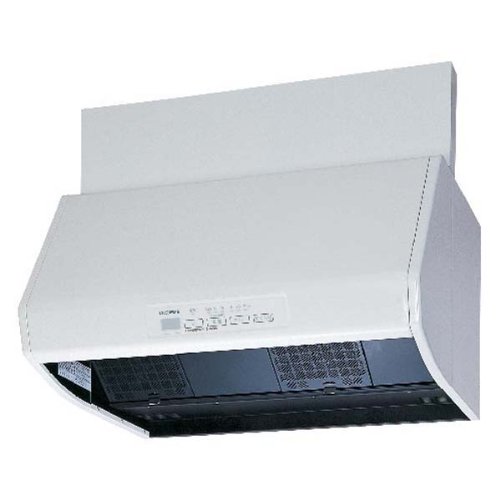

三菱電機 (MITSUBISHI) レンジフードファン ブース形 (深形) V-904KD7

商品説明

●メーカー:三菱
●型番:V-904KD7
●商品名:レンジフードファン
●ブース形(深形)
●標準タイプ
●フラットスイッチタイプ
●シロッコファン
●吸込部はつ油塗装
●風逆流防止シャッター
●クロスキャッチフィルター(2層)
●2芯平形ビニルコード(有効長約1.5m)
●照明ランプ(口金径17mm40W ミニ球)付
●24時間換気機能付(停止長押しスイッチ仕様)
●鋼板製
●接続パイプ(mm):φ150
●寸法(mm):W900×D600×H600
●質量(kg):21.5

《消費電力》
●(ノッチ強)50Hz/60Hz(W):79/90
●(ノッチ中)50Hz/60Hz(W):42/46
●(24時間換気)50Hz/60Hz(W):15/16

《開放風量》
●(ノッチ強)50Hz/60Hz(m㎡/h):600/575
●(ノッチ中)50Hz/60Hz(m㎡/h):350/335
●(24時間換気)50Hz/60Hz(m㎡/h):148/143

《有効換気量》
・ダクト20m
●(ノッチ強)50Hz/60Hz(m㎡/h):475/463
●(ノッチ中)50Hz/60Hz(m㎡/h):298/272
●(24時間換気)50Hz/60Hz(m㎡/h):103/93
・ダクト30m
●(ノッチ強)50Hz/60Hz(m㎡/h):429/426
●(ノッチ中)50Hz/60Hz(m㎡/h):281/257
●(24時間換気)50Hz/60Hz(m㎡/h):96/86

《騒音》
●(ノッチ強)50Hz/60Hz(dB):39.5/39
●(ノッチ中)50Hz/60Hz(dB):30.5/29
●(ノッチ弱)50Hz/60Hz(dB):22/22

※電源電圧100Vでの測定値です。
※有効換気量は、加圧を配管相当長としてみなし、ダクトや屋外フードの圧力損失を考慮して20m、30m時の換気量を「有効換気量」と称しています。(戸建住宅は20m、集合住宅は30mを想定。ダクトはφ150mmスパイラル管、摩擦係数0.026を採用)
※消費電力、騒音値は(開放)風量のものです。

【ご注意】
※レンジフードファンの設置にあたっては火災予防条例をはじめ法規則があります。
※電動給気シャッター連動コードは別売です。
※電子点灯方式の蛍光灯(ICインバータ蛍光灯など)の近くや、直接日光などの強い光が当たる場所に設置すると、ワイヤレスリモコンの信号を受けつけにくくなる場合があります。
※24時間換気の時も、電動給気シャッター連動出力から出力(AC100V)されます。
※電動給気シャッターに接続する場合は、別売の電動給気シャッター連動コードを商品本体の連動出力接続用コネクターに接続してください。
