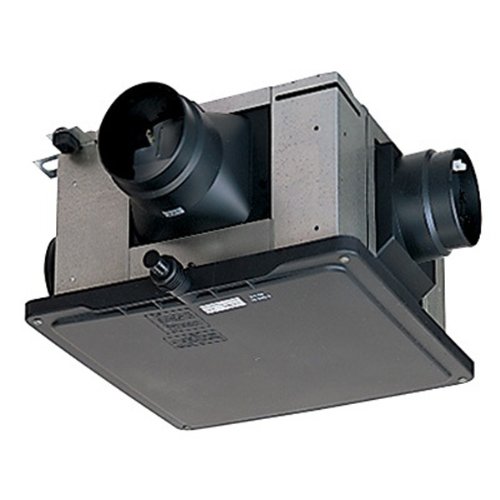

三菱電機 (MITSUBISHI) バス乾燥・暖房・換気システム セパレートタイプ/換気システム連動形 V-18ZTM5

商品説明

●メーカー:三菱
●型番:V-18ZTM5
●商品名:バス乾燥・暖房・換気システム 専用中間取付形ダクトファン
●専用中間取付形ダクトファン
●WD-100BM3(-T)、WD-100BZM4(-T)に連動する換気扇の取替専用
●一～三部屋同時換気
●高密閉風圧式シャッター搭載(吸込側、排気側とも)
●塩ビ管接続時のダクト方向微調整可能(全方向7度)
●4芯ビニルキャブタイヤケーブル(有効長約3m)(プラグなし)
●ドレン抜きエルボ付(呼び径13用[外径18mm]の塩ビパイプおよびビニルホース[内径16mm]接続可能)
●プラスチックボディを鋼板製ボックスが覆った形状
●天吊金具付属
●材質:ボディ、ファン(シロッコファン) プラスチック製
●質量(kg):6.2
●接続パイプ(mm):φ100
●寸法(mm):W470×D500×H220

《消費電力》
●(設定 強)50Hz/60Hz(W):30/34.5
●(設定 24時間換気弱)50Hz/60Hz(W):19.5/21

《風量》
●(設定 強)50Hz/60Hz(m㎡/h):250/240
●(設定 24時間換気弱)50Hz/60Hz(m㎡/h):165/150

《騒音》
●(設定 強)50Hz/60Hz(dB):35/34.5
●(設定 24時間換気弱)50Hz/60Hz(dB):26/24

※電源電圧100Vでの測定値です。

【ご注意】
※吸込風量を調節する場合は、システム部材P-13GL5等(風量調節機構付)をご使用ください。
※ドレン排出方向は底板を付け替えることにより4方向に変えることができます。
※各ボディ材質タイプの選定、据付にあたっては、所轄消防署の指導に準じてください。
※排気専用(給気用途では使用しないでください)
※浴室など湿気の多い所でご使用の場合は必ずアース工事を行ってください。
※商品の本体真下に点検口(□450mm)を必ず設置してください。
※点検口がない場合の本体修理等で、天井などを壊す場合は、お客様の費用ご負担となります。あらかじめご了承ください。
