中央精機　微動回転スリムステージ φ90(逆マイクロタイプ) RS-917-R

商品説明

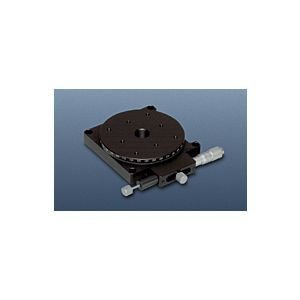

●※ 画像はRS-917のものです。●マイクロ取り付け位置: 逆マイクロ位置●移動方向: 回転方向●ステージ面: φ90mm●使用マイクロ: CEH-13R●移動量: 粗動 360°、微動 ±5°●目量: バーニヤ読み 5′●心円度: 0.04mm●面振れ: 0.02mm●耐荷重: 29.4N（3kgf）●質量: 0.5kg（アルミ合金）●平行度: 0.05mm●回転方向の微動ユニットです。●粗動は上ステージを直接回します。微動は粗動部分をクランプの上、マイクロメータヘッドで行います。●従来のステージと比べて薄く、組み合わせや組み込みに非常に便利です。●取り付け穴がステージ面より外側にあるためワークをはずさなくてもステージ自体の着脱が可能です。●任意の位置でのクランプによる固定が可能です。●中央のM16P1は透過穴になっています。●pdc104026●納期：約1週間
