中央精機　透過型微動回転ステージ φ150(逆マイクロタイプ) RS-211T-R

商品説明

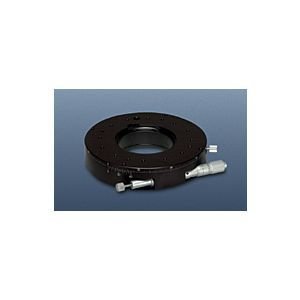

●※ 画像はRS-211Tのものです。●マイクロ取り付け位置: 逆マイクロ位置●移動方向: 回転方向●ステージ面: φ150mm●使用マイクロ: CEH-15R●移動量: 粗動 360°、微動 ±5°●目量: バーニヤ読み 5′●心円度: 0.05mm●面振れ: 0.03mm●耐荷重: 49N（5kgf）●質量: 1.4kg（アルミ合金）●ステージ中心のねじ穴: M70P2（貫通）●適合アダプタ: SA-231（M16P1が利用可能）●平行度: 0.05mm●回転方向の微動ユニットです。●粗動は上ステージを直接回します。微動は粗動部分をクランプの上、マイクロメータヘッドで行います。●ステージ上面の中心にねじ穴があり、貫通していますので透過穴としても利用できます。●ステージ用アダプタを組み合わせてM16P1のタップ穴を利用可能です。●任意の位置でのクランプによる固定が可能です。●※専用ガラスプレートを用意しておりますのでお問い合わせください。●pdc104020●納期：約1週間
