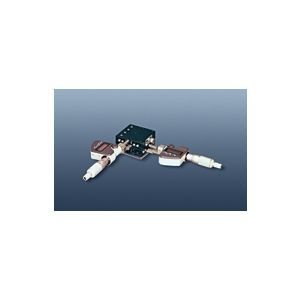

中央精機　ハイグレード XYステージ 60×60 LD-6042-CR7

商品説明

●送り位置: センター●方向: 対称型●クランプ方式: 標準クランプ●送り方式: デジマチック●移動方向: X・Y軸2方向●ステージ面: 60mm×60mm●操作部取付位置: センター●使用マイクロメータヘッド: デジマチックマイクロメータ MHN4-25M●移動量: ±6.5mm●目量: デジタル表示式0.001mm●移動ガイド: HG-VCR（V溝レールとクロスローラ）●移動精度: 真直度（水平・垂直）：0.001mm、ヨーイング：15sec、ピッチング：25sec●許容モーメント荷重: ヨー：1200N・cm、ピッチ：1200N・cm、ロール：1200N・cm●モーメント剛性: ヨー剛性：0.08sec/N・cm、ピッチ剛性：0.06sec/N・cm、ロール剛性：0.06sec/N・cm●平行度: 0.030mm●走り平行度: 0.014mm●XY直交度: 0.010mm●耐荷重: 192.1N（19.6kgf）●質量: 1.2kg（ステンレス）●HG-VCR方式のXYステージです。●従来製品に比べ高精度・高剛性ながら低価格です。●送り方式にデジマチックマイクロメータヘッドを採用しています。●クランプに板クランプを採用しています。●ステージを直接押すことで、より正確な送りが可能です。●標準型との組み合わせで左右対称が構成できます。●pdc107319●納期：約1週間
