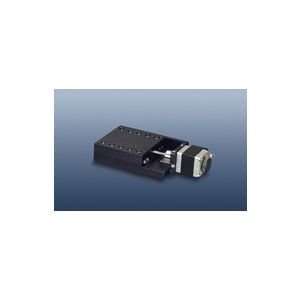

中央精機　ハイグレード Xステージ ALS-7013-G0M

商品説明

●移動方向: X軸1方向●移動量: ±15mm●ステージ面: 70mm×70mm●使用モータ: PK523HPB相当（5線式ペンタゴン結線、0.75A/相）●分解能: 0.001mm●送りねじ: 精密ねじ（リード：0.5mm）●移動ガイド: HG-VCR(V溝とクロスローラ)●真直度: 0.002mm(水平・垂直) 20sec（ヨーイング）30sec（ピッチング）●位置決め精度: 0.016mm●繰り返し精度: ±0.0005mm●ロストモーション: 0.005mm●走り平行度: 0.015mm●モーメント剛性: ヨー剛性 0.06sec/N・cm ピッチ剛性 0.08sec/N・cm ロール剛性 0.08sec/N・cm●耐荷重: 49N（5kgf）●質量: 0.62kg●最高速度(8,000pps時): 8mm/sec●材質: アルミ合金●原点センサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●リミットセンサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●適合ケーブル: ACB-STM2、ACB-STM3●※最高速度はQT-ADL1を使用した場合です。●15mm移動のハイグレードXステージです。●移動ガイドにHG-VCR(V溝とクロスローラ)を使用しています。●センサのタイミングチャート●※タイミングチャート中のセンサの状態はセンサ用電源に5Vを使用した例です。●pdc902075●納期：約1週間
