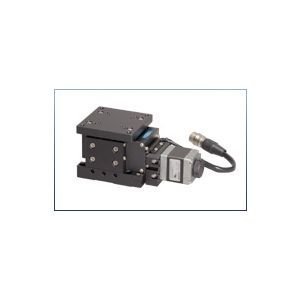

中央精機　Z昇降ステージ 精密ねじ仕様 ALV-600B-H0M

商品説明

●移動方向: Z軸1方向●移動量: 0～5mm●ステージ面: 60mm×60mm●使用モータ: PMM33BH2相当（5線式ペンタゴン結線）●分解能: 0.0005mm●送りねじリード: 0.5mm●移動ガイド: V溝とクロスローラ●真直度: 0.005mm(水平・垂直)●位置決め精度: 0.012mm●繰り返し精度: ±0.0015mm●ロストモーション: 0.003mm●耐荷重: 29.4N（3kgf）●質量: 0.7kg●最高速度(5,000pps時): 2.5mm/sec●材質: アルミ合金●原点センサ（動作論理）: N.O.（ノーマルオープン）ホールIC●リミットセンサ（動作論理）: N.O.（ノーマルオープン）ホールIC●適合ケーブル: ACB-STM2、ACB-STM3●※最高速度はQT-CD1/QT-CN6+QT-SD2を使用した場合です。●MMスタンダードMタイプの5mm移動昇降型Zステージです。●移動ガイドにV溝とクロスローラを多数使用しています。●MMU-60シリーズより剛性がアップしています。●センサのタイミングチャート●※タイミングチャート中のセンサの状態はセンサ用電源に5Vを使用した例です。●pdc901000●納期：約1週間
