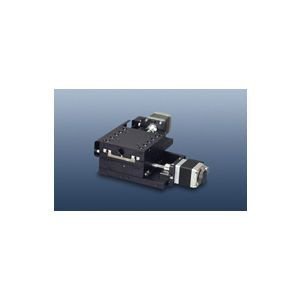

中央精機　ハイグレード XYステージ ALD-7013-G1M

商品説明

●移動方向: XY軸2方向●移動量: ±15mm●ステージ面: 70mm×70mm●使用モータ: PK523HPB相当（5線式ペンタゴン結線、0.75A/相）●分解能: 0.002mm●送りねじ: ボールねじ（リード：1mm）●移動ガイド: HG-VCR(V溝とクロスローラ)●真直度: 0.002mm(水平・垂直)15sec（ヨーイング）25sec（ピッチング）●位置決め精度: 0.012mm●繰り返し精度: ±0.0003mm●ロストモーション: 0.001mm●走り平行度: 0.02mm●XY直交度: 0.006mm●モーメント剛性: ヨー剛性 0.12sec/N・cm ピッチ剛性 0.16sec/N・cm ロール剛性 0.16sec/N・cm●耐荷重: 39.2N（4kgf）●質量: 1.2kg●最高速度(8,000pps時): 16mm/sec●材質: アルミ合金●原点センサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●リミットセンサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●適合ケーブル: ACB-STM2、ACB-STM3●※最高速度はQT-ADL1を使用した場合です。●15mm移動のハイグレードXYステージです。●移動ガイドにHG-VCR(V溝とクロスローラ)を使用しています。●センサのタイミングチャート●※タイミングチャート中のセンサの状態はセンサ用電源に5Vを使用した例です。●pdc902111●納期：約1週間
