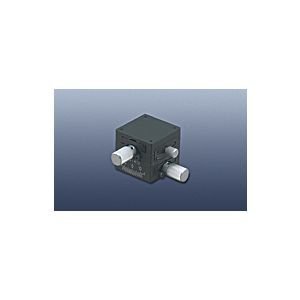

中央精機　ニ軸ゴニオステージ 40×40 TD-411

商品説明

●移動方向: 傾斜2方向●送り方式: ウォームギヤ式●回転中心: ステージ上面より20mm●ステージ面: 40mm×40mm●移動量: 上軸±20°、下軸±15°●移動ガイド: アリ●回転中心精度: φ0.1mm●目量: バーニヤ読み 5′●耐荷重: 29.4N（3kgf）●質量: 0.45kg（真鍮）●傾斜方向の微動ユニットです。●移動ガイドにアリ溝（D-T方式）を使用しています。●従来のステージと比べて薄く、組み合せや組み込みに非常に便利です。●回転中心が上ステージの上面の中心より20mmの位置にあり、中心位置がずれることはありません。●pdc104027●納期：約1週間
