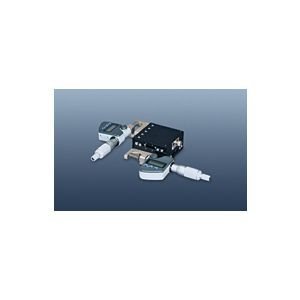

中央精機　ハイグレード XYステージ 70×70 LD-7042-S7

商品説明

●送り位置: サイド●方向: 標準型●クランプ方式: 標準クランプ●送り方式: デジマチック●移動方向: X・Y軸2方向●ステージ面: 70mm×70mm●操作部取付位置: サイド●使用マイクロメータヘッド: デジマチックマイクロメータ MHN4-25M●移動量: ±6.5mm●目量: デジタル表示式0.001mm●移動ガイド: HG-VCR（V溝レールとクロスローラ）●移動精度: 真直度（水平・垂直）：0.001mm、ヨーイング：15sec、ピッチング：25sec●許容モーメント荷重: ヨー：1500N・cm、ピッチ：1500N・cm、ロール：1500N・cm●モーメント剛性: ヨー剛性：0.08sec/N・cm、ピッチ剛性：0.06sec/N・cm、ロール剛性：0.06sec/N・cm●平行度: 0.030mm●走り平行度: 0.014mm●XY直交度: 0.010mm●耐荷重: 239.1N（24.4kgf）●質量: 1.6kg（ステンレス）●HG-VCR方式のXYステージです。●従来製品に比べ高精度・高剛性ながら低価格です。●送り方式にデジマチックマイクロメータヘッドを採用しています。●クランプに板クランプを採用しています。●マイクロメータヘッドがサイドにあるため、狭い場所での取り付けが可能です。●pdc107405●納期：約1週間
