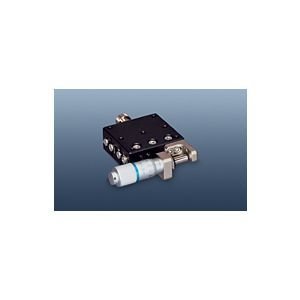

中央精機　ハイグレード Xステージ 40×40 LS-4042-SR8

商品説明

●送り位置: サイド●方向: 対称型●クランプ方式: 標準クランプ●送り方式: ファインピッチ●移動方向: Ｘ軸1方向●ステージ面: 40mm×40mm●操作部取付位置: サイド●使用マイクロメータヘッド: ファインピッチマイクロメータ●移動量: ±3mm●目量: マイクロメータ式0.002mm●移動ガイド: HG-VCR（V溝レールとクロスローラ）●移動精度: 真直度（水平・垂直）：0.001mm、ヨーイング：15sec、ピッチング：25sec●許容モーメント荷重: ヨー：500N・cm、ピッチ：500N・cm、ロール：500N・cm●モーメント剛性: ヨー剛性：0.04sec/N・cm、ピッチ剛性：0.04sec/N・cm、ロール剛性：0.02sec/N・cm●平行度: 0.015mm●走り平行度: 0.007mm●耐荷重: 98N（10kgf）●質量: 0.2kg（ステンレス）●HG-VCR方式のＸステージです。●従来製品に比べ高精度・高剛性ながら低価格です。●送り方式にファインピッチマイクロメータヘッドを採用しています。●クランプに板クランプを採用しています。●マイクロメータヘッドがサイドにあるため、狭い場所での取り付けが可能です。●標準型との組み合わせで左右対称が構成できます。●pdc107045●納期：約1週間
