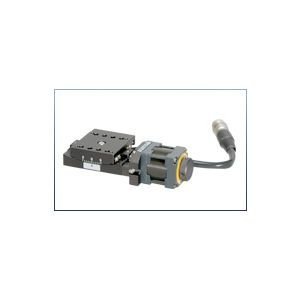

中央精機 傾斜ステージ ATS-C410B-HM
- メーカー
- 中央精機
- JAN
- ATS-C410B-HM
- メーカー品番
- ATS-C410B-HM
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
●移動方向: 傾斜1方向●回転中心: ステージ上面より 86mm（R97mm）●移動量: ±5°●ステージ面: 40mm×40mm●使用モータ: PMM33BH2相当（5線式ペンタゴン結線）●分解能: 0.000591°●送りねじリード: 0.5mm●移動ガイド: V溝とクロスローラ●回転中心精度: φ0.05mm●位置決め精度: 0.03°●繰り返し精度: ±0.002°●ロストモーション: 0.006°●耐荷重: 29.4N（3kgf）●質量: 0.4kg●最高速度（5,000pps時）: 3.0°/sec●材質: アルミ合金●原点センサ（動作論理）: N.O.（ノーマルオープン）、ホールIC●リミットセンサ（動作論理）: N.O.（ノーマルオープン）、ホールIC●適合ケーブル: ACB-STM2、ACB-STM3●※最高速度はQT-CD1/QT-CN6+QT-SD2を使用した場合です。●MMスタンダードの傾斜ステージです。●複合カップリング機構を採用しています。●移動ガイドにV溝とクロスローラを使用しています。●センサのタイミングチャート●※タイミングチャート中のセンサの状態はセンサ用電源に5Vを使用した例です。●pdc901018●納期：約1週間
