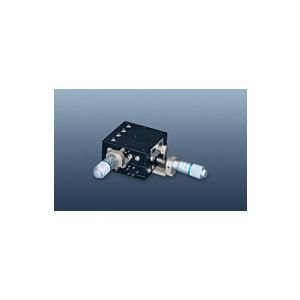

中央精機　ハイグレード XYステージ 50×50 LD-5042-C8

商品説明

●送り位置: センター●方向: 標準型●クランプ方式: 標準クランプ●送り方式: ファインピッチ●移動方向: X・Y軸2方向●ステージ面: 50mm×50mm●操作部取付位置: センター●使用マイクロメータヘッド: ファインピッチマイクロメータ●移動量: ±3mm●目量: マイクロメータ式0.002mm●移動ガイド: HG-VCR（V溝レールとクロスローラ）●移動精度: 真直度（水平・垂直）：0.001mm、ヨーイング：15sec、ピッチング：25sec●許容モーメント荷重: ヨー：800N・cm、ピッチ：800N・cm、ロール：800N・cm●モーメント剛性: ヨー剛性：0.08sec/N・cm、ピッチ剛性：0.06sec/N・cm、ロール剛性：0.06sec/N・cm●平行度: 0.030mm●走り平行度: 0.014mm●XY直交度: 0.010mm●耐荷重: 144.2N（14.7kgf）●質量: 0.6kg（ステンレス）●HG-VCR方式のXYステージです。●従来製品に比べ高精度・高剛性ながら低価格です。●送り方式にファインピッチマイクロメータヘッドを採用しています。●クランプに板クランプを採用しています。●ステージを直接押すことで、より正確な送りが可能です。●対称型との組み合わせで左右対称が構成できます。●pdc107269●納期：約1週間
