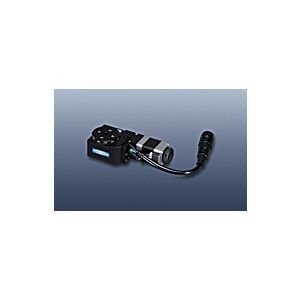

中央精機　回転ステージ ARS-336-HM

メーカー
中央精機
JAN
ARS-336-HM
メーカー品番
ARS-336-HM
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

●移動方向: 回転方向●移動量: 360°●ステージ面: φ30mm●使用モータ: PK513PB相当（5線式ペンタゴン結線）●分解能: 0.015°●移動ガイド: 深溝玉軸受●心振れ: 0.02mm●面振れ: 0.06mm●位置決め精度: 0.18°●繰り返し精度: ±0.003°●ロストモーション: 0.02°●耐荷重: 19.6N（2kgf）●質量: 0.18kg●最高速度（5,000pps時）: 75°/sec●材質: アルミ合金●原点センサ（動作論理）: N.O.（ノーマルオープン）ホールIC●適合ケーブル: ACB-STC2●※ARS-336-HMに使用しているモータは電流仕様が0.35A/相です。専用のコントローラ以外では発熱・破損の恐れがありますのでご注意ください。●小型MMステージの回転ステージです。●20mm角の5相ステッピングモータ採用で小型化を実現しました。●移動ガイドにアンギュラベアリングを使用しています。●センサのタイミングチャート●※タイミングチャート中のセンサの状態はセンサ用電源に5Vを使用した例です。●pdc103722●納期：約1週間
