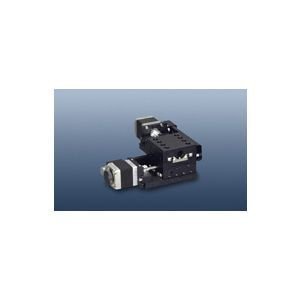

中央精機　ハイグレード XYステージ ALD-5012-G0M-R

商品説明

●移動方向: XY軸2方向（対称型）●移動量: ±10mm●ステージ面: 50mm×50mm●使用モータ: PK523HPB相当（5線式ペンタゴン結線、0.75A/相）●分解能: 0.001mm●送りねじ: 精密ねじ（リード：0.5mm）●移動ガイド: HG-VCR(V溝とクロスローラ)●真直度: 0.002mm(水平・垂直) 20sec（ヨーイング）30sec（ピッチング）●位置決め精度: 0.012mm●繰り返し精度: ±0.0005mm●ロストモーション: 0.005mm●走り平行度: 0.03mm●XY直交度: 0.006mm●モーメント剛性: ヨー剛性 0.3sec/N・cm ピッチ剛性 0.4sec/N・cm ロール剛性 0.4sec/N・cm●耐荷重: 39.2N（4kgf）●質量: 0.8kg●最高速度(8,000pps時): 8mm/sec●材質: アルミ合金●原点センサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●リミットセンサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●適合ケーブル: ACB-STM2、ACB-STM3●※最高速度はQT-ADL1を使用した場合です。●15mm移動のハイグレードXYステージです。●移動ガイドにHG-VCR(V溝とクロスローラ)を使用しています。●pdc902092●納期：約1週間
