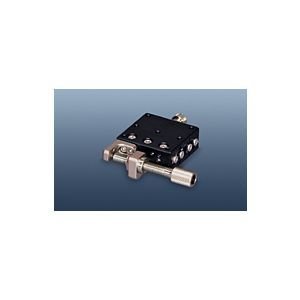

中央精機　ハイグレード Xステージ 40×40 LS-4042-S6

商品説明

●送り位置: サイド●方向: 標準型●クランプ方式: 標準クランプ●送り方式: 送りねじ●移動方向: Ｘ軸1方向●ステージ面: 40mm×40mm●操作部取付位置: サイド●送りねじ: 送りねじ P＝0.5mm●移動量: ±6.5mm●移動ガイド: HG-VCR（V溝レールとクロスローラ）●移動精度: 真直度（水平・垂直）：0.001mm、ヨーイング：15sec、ピッチング：25sec●許容モーメント荷重: ヨー：500N・cm、ピッチ：500N・cm、ロール：500N・cm●モーメント剛性: ヨー剛性：0.04sec/N・cm、ピッチ剛性：0.04sec/N・cm、ロール剛性：0.02sec/N・cm●平行度: 0.015mm●走り平行度: 0.007mm●耐荷重: 98N（10kgf）●質量: 0.2kg（ステンレス）●HG-VCR方式のＸステージです。●従来製品に比べ高精度・高剛性ながら低価格です。●送り方式に送りねじを採用しています。●クランプに板クランプを採用しています。●マイクロメータヘッドがサイドにあるため、狭い場所での取り付けが可能です。●対称型との組み合わせで左右対称が構成できます。●外装が銀白色のタイプも特注対応いたしますのでお問い合わせください。●pdc107033●納期：約1週間
