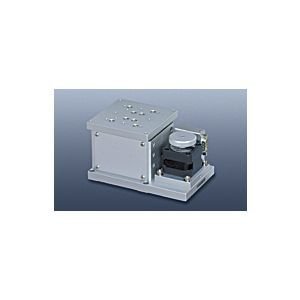

中央精機　Z昇降ステージ ALV-902-HP

商品説明

●移動方向: Z軸1方向●移動量: 0～20mm●ステージ面: 90mm×90mm●使用モータ: PK543-B相当（5線式ペンタゴン結線）●分解能: 0.001mm●送りねじリード: 0.5mm●移動ガイド: V溝とクロスローラ●真直度: 0.005mm(水平・垂直)●位置決め精度: 0.01mm●繰り返し精度: ±0.0008mm●ロストモーション: 0.001mm●モーメント剛性: ヨー剛性 0.6sec/N・cm ピッチ剛性 0.6sec/N・cm ロール剛性 0.05sec/N・cm●耐荷重: 49N（5kgf）●質量: 1.9kg●最高速度(5,000pps時): 5mm/sec●材質: アルミ合金●原点センサ（動作論理）: N.O.（ノーマルオープン）フォトセンサ●原点前センサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●リミットセンサ（動作論理）: N.C.（ノーマルクローズ）フォトセンサ●適合ケーブル: ACB-STD2、ACB-STD3●※最高速度はQT-CD1/QT-CN6+QT-SD2を使用した場合です。●MMスタンダードの20mm移動昇降型Zステージです。●送りねじリード1mmの耐久性に優れたボールねじを使用しています。●移動ガイドにV溝とクロスローラを使用しています。●駆動力の伝達にタイミングベルトを使用していますので動作が滑らかです。●pdc100252●納期：約2週間
