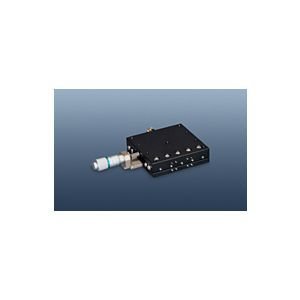

中央精機　ハイグレード Xステージ 70×70 LS-7042-CR8

商品説明

●送り位置: センター●方向: 対称型●クランプ方式: 標準クランプ●送り方式: ファインピッチ●移動方向: Ｘ軸1方向●ステージ面: 70mm×70mm●操作部取付位置: センター●使用マイクロメータヘッド: ファインピッチマイクロメータ●移動量: ±3mm●目量: マイクロメータ式0.002mm●移動ガイド: HG-VCR（Ｖ溝レールとクロスローラ）●移動精度: 真直度（水平・垂直）：0.001mm、ヨーイング：15sec、ピッチング：25sec●許容モーメント荷重: ヨー：1500N・cm、ピッチ：1500N・cm、ロール：1500N・cm●モーメント剛性: ヨー剛性：0.04sec/N・cm、ピッチ剛性：0.04sec/N・cm、ロール剛性：0.02sec/N・cm●平行度: 0.015mm●走り平行度: 0.007mm●耐荷重: 245N（25kgf）●質量: 0.6kg（ステンレス）●HG-VCR方式のＸステージです。●従来製品に比べ高精度・高剛性ながら低価格です。●送り方式にファインピッチマイクロメータヘッドを採用しています。●クランプに板クランプを採用しています。●ステージを直接押すことで、より正確な送りが可能です。●標準型との組み合わせで左右対称が構成できます。●pdc107171●納期：約1週間
