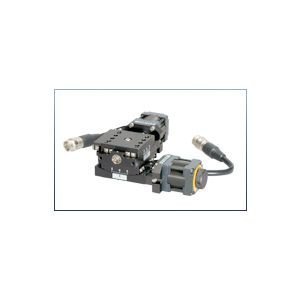

中央精機　二軸傾斜ステージ ATD-C410B-HM

商品説明

●移動方向: 傾斜2方向●回転中心: ステージ上面より 68mm●移動量: 上軸±6°、下軸±5°●ステージ面: 40mm×40mm●使用モータ: PMM33BH2相当（5線式ペンタゴン結線）●分解能: 上軸0.000725°、下軸0.000591°●送りねじリード: 0.5mm●移動ガイド: V溝とクロスローラ●位置決め精度: 0.03°●繰り返し精度: ±0.002°●ロストモーション: 0.006°●耐荷重: 19.6N（2kgf）●質量: 0.8kg●最高速度（5,000pps時）: 上軸3.6°/sec、下軸3.0°/sec●材質: アルミ合金●原点センサ（動作論理）: N.O.（ノーマルオープン）、ホールIC●リミットセンサ（動作論理）: N.O.（ノーマルオープン）、ホールIC●適合ケーブル: ACB-STM2、ACB-STM3●※最高速度はQT-CD1/QT-CN6+QT-SD2を使用した場合です。●MMスタンダードの傾斜ステージです。●複合カップリング機構を採用しています。●移動ガイドにV溝とクロスローラを使用しています。●上軸、下軸それぞれを操作しても回転中心位置がずれることはありません。●センサのタイミングチャート●※タイミングチャート中のセンサの状態はセンサ用電源に5Vを使用した例です。●pdc901008●納期：約2週間
