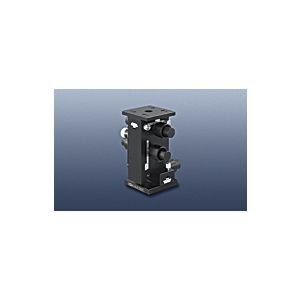

中央精機　X･Y･Z軸メカニカルスタンド(粗微動ハンドル式) 76×76 LT-214-2

商品説明

●移動方向: X・Y・Z軸3方向●送り方式: ラックピニオン式粗動 1回転 約 25.5mm微動 1回転 約 3.3mm●ステージ面: 76mm×76mm●移動量: XY軸 ±25mmZ軸 0～50mm●目量: バーニヤ読み 0.1mm●移動ガイド: アリ●移動精度: 真直度 0.03mm●耐荷重: 49N（5kgf）●質量: 2.1kg（アルミ合金）●X・Y・Z軸方向の微動ユニットです。●移動ガイドにアリ溝（D-T方式）を使用しています。●ハンドルに同軸粗微動式を使用しています。●送り方式はラックピニオン式で粗動ハンドル1回転約25.5mm、微動ハンドル1回転約3.3mm移動します。●Y軸、Z軸はハンドルが前面背面の両方に付いています。●X軸・Y軸±25mm、Z軸0～50mmと長作動です。●X軸、Y軸、Z軸は任意の位置でクランプによる固定が可能です。Z軸のクランプは重荷重用を使用していますので高い耐荷重性能を持っています。●※X軸のスケール読み取りは30mmです。●pdc100923●納期：約1週間
