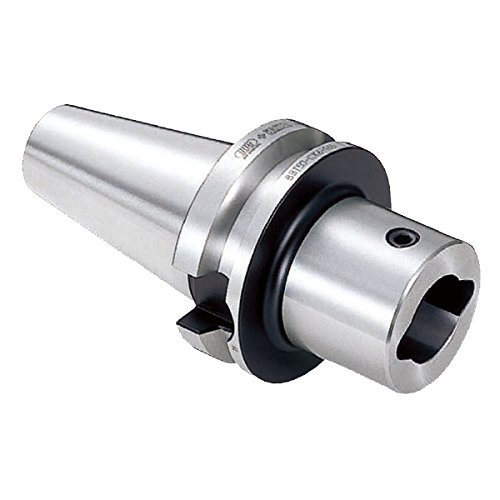

大昭和精機:CKシャンク BBT50-CK5-120

商品説明

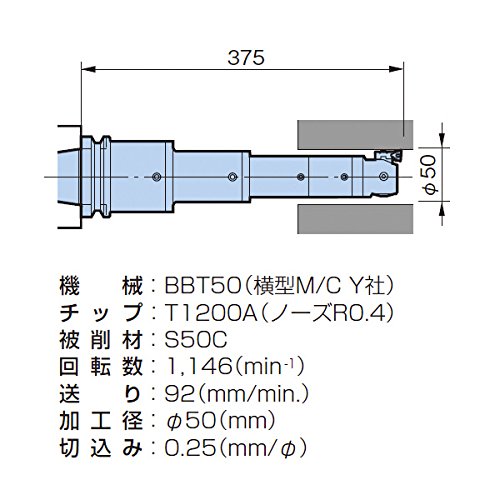

●機械:BBT50(横型M/C Y社)
●チップ:T1200A(ノーズR0.4)
●被削材:S50C
●回転数:1,146(min-1)
●送り:92(mm/min.)
●加工径:φ50(mm)
●切込み:0.25(mm/φ)

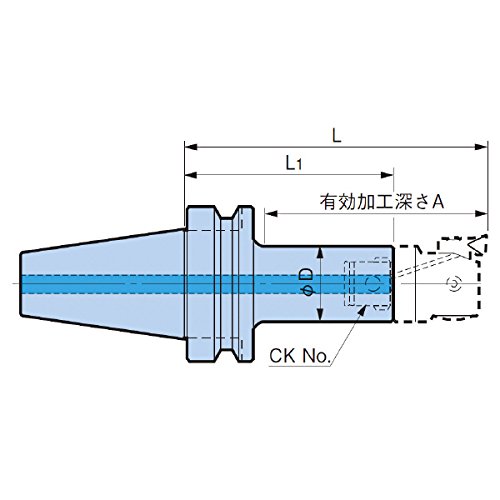

●CKNo.:CK5
●φD(mm):50
●L(mm):120
●L1(mm):63
●A(mm):77
●質量(kg):4.0
●CKシャンク:ボーリング加工の問題となる振動、たわみ量を抑え特に深穴・大径加工に大きな効果があります。
●ビッグプラスによるボーリング加工の効果:BTホルダではビビリが発生。ビッグプラスホルダではビビリも無く、安定した仕上り面粗度が得られた。(サブ画像参照)
●二面拘束
●センタスルー
※LおよびA寸法はEWNヘッドを取り付けた際の参考値です。
※各種ヘッドを取り付けた刃先とドライブキー溝は同位相です。
