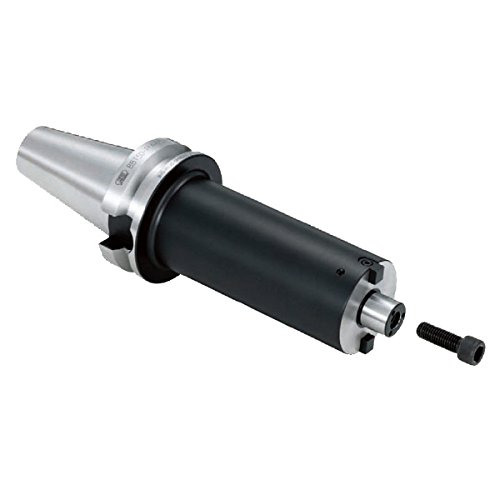

大昭和精機:フェイスミルアーバH型 BBT50-FMH22-60-60

商品説明

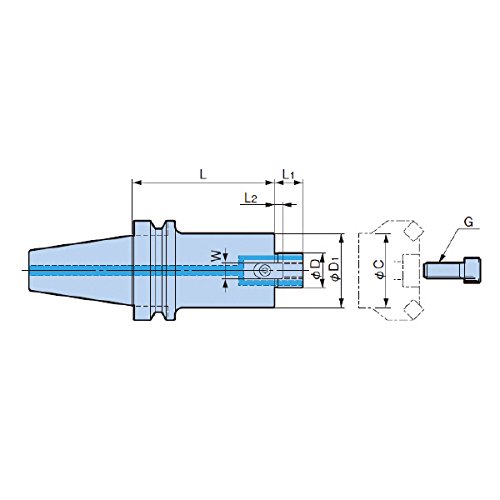

●φD(h6)(mm):22
●φD1(mm):60
●L(mm):60
●L1(mm):18
●L2(mm):5
●W(mm):10
●G:M10
●質量(kg):4.2
●最小フランジ径φC(mm):49
●クーラント・エアーを刃先へ確実に供給する、刃先スルー対応カッタ用フェイスミルアーバ。
●一般アーバ
●H型
●二面拘束
●センタスルー
※質量はカッタを含みません。
※カッタ締め付け用クランプボルトは付属しています。付属のクランプボルトが適合しない場合は、A106のクランプボルト表より別途お選びください。
※油穴の無いカッタをお使いになる場合、穴付きクランプボルトでクーラント供給が可能になります。
※φCはカッタのアーバ取付面の最小径を示しています。カッタ径に対して、取付面径がかなり小さいカッタの場合はご注意ください。
