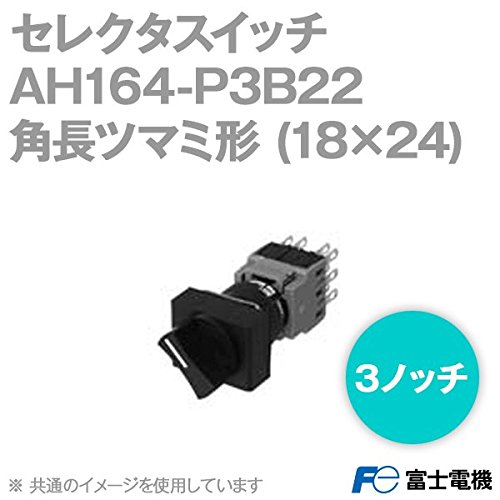

富士電機 AH164-P3B22 セレクタスイッチ（3ノッチ） AH164, AH165シリーズ NN

商品説明

[形式] AH164-P3B22
[種類] セレクタスイッチ
[操作部形状] ツマミ形(長角フレーム)
[ノッチ数] 90°3ノッチ
[復帰方式] 手動復帰
[接点構成] 2a2b

仕様（屋内用）
[定格絶縁電圧 Ui] AC/DC250V
[機械的耐久性]
　手動，混合，自動復帰；25万回以上
　キーの抜き差し；1万回以上（キー形のみ）
[電気的耐久性] AC220V 0.7Aにて；10万回以上
[開閉ひん度] 1200回/時（使用率40%）
[充電部対アース間耐電圧] AC2000V 1分間
[対異極充電部間耐電圧] AC1500V 1分間（ランプ端子対接点端子）
[絶縁抵抗] 100MΩ以上（DC500Vメガ－にて）
[条件付短絡電流] 1000A
[短絡保護装置] Fuse 1A
[汚染度] 3
[耐振動] 共振試験；複振幅0.1mm　10～55Hz，定振動耐久試験；複振幅3mm　16.7Hz
[耐衝撃] 誤動作；100m/s^2 耐久性；500m/s^2
[使用周囲温度（ただし，氷結，結露なきこと）] －20～＋70℃
[保存温度] －40～＋70℃
[相対湿度（盤内）] 45～85%RH（－5～＋40℃）ただし，氷結，結露なきこと
[操作部保護構造 (1)] IP40

(1)JIS C 0920による保護構造レベルを示します。
