富士電線 衛星放送受信屋内用同軸ケーブル アルミ編組 100m巻き 黒 S-5C-FB-ALクロ×100m

商品説明

●メーカー:富士電線
●型番:S-5C-FB-ALクロ×100m
●商品名:衛星放送受信屋内用同軸ケーブル

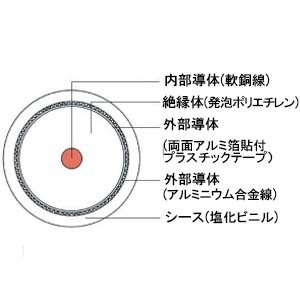

●内部導体(軟銅線)外径(mm):1.05±0.05
●絶縁体(発泡ポリエチレン):
・厚さ(mm):1.98
・外径(mm):5.0±0.2
●シース(ビニル):
・厚さ(mm):0.95
・標準外径(mm):7.7
・仕上り外径(mm):7.7±0.3
・色相:黒色
●概算質量(kg/km):52
●表面表示:S-5C-FB-AL FUJI E.W.C
●内部導体抵抗(20℃)(Ω/km):21.1以下
●耐電圧:AC1000Vに1分間耐えること
●絶縁抵抗(20℃)(MΩkm):1000以上
●特性インピーダンス(Ω):75±3
●シースの引張:
・引張強さ(MPa):10以上
・伸び(%):200以上
●シースの加熱:
・引張強さ(%):加熱前の値の80以上
・伸び(%):加熱前の値の80以上
●シースの耐寒:試験片が破壊しないこと
●屈曲:シース及び外部導体上に、亀裂・破壊及びはなはだしい変形など異常のないこと
●内部導体と絶縁体の密着:内部導体が絶縁体から脱するまでの最大張力は100N/m以上であること

《外部導体》
●両面アルミ箔張付けプラスチックテープ:
・全体の厚さ(mm):0.05
・アルミ箔片面の厚さ(mm):0.01
●編組(アルミニウム合金):
・素線径(mm):0.14
・持数×打数(mm):4×24 または 6×16
・ピッチ(mm):42以下

《標準減衰量(20℃)(dB/km)》
●90MHz:58.8(最大67.6以下)
●220MHz:95.0(最大109以下)
●470MHz:145(最大167以下)
●770MHz:192(最大221以下)
●1300MHz:261(最大300以下)
●1550MHz:291(最大335以下)
●1770MHz:315(最大362以下)
●2000MHz:340(最大391以下)
●2150MHz:355(最大408以下)
●2602MHz:400(最大460以下)
