ソーラーパネル用　チャージコントローラー　12V・24V兼用　10Ａ/ﾁｬｰｺﾝ10A

商品説明

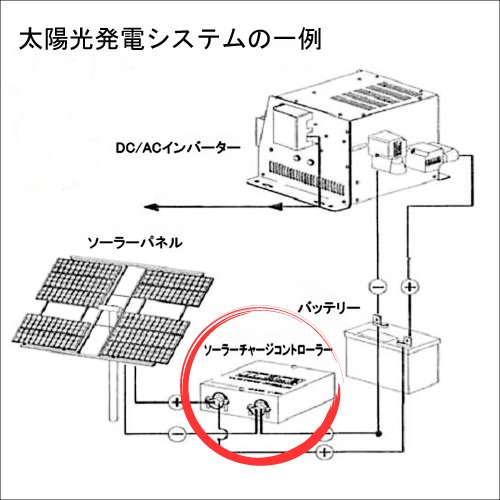

接続方法
コントローラのトップカバーを開けます。
下記の項目に従って、コントローラのポートに接続していきます。

１．バッテリー端子の「+」と「-」をコントローラの正しいポート（3番、4番）へ接続して下さい。
正確に接続されていれば、30秒程度で「Load」ランプが点灯致します。
誤った接続は破損の原因になりますので必ず点灯を確認後に次の接続を行って下さい。

２．ソーラーパネル端子の「+」と「-」をコントローラの正しいポート（1番、2番）へ接続して下さい。
誤った接続は破損の原因になりますのでご注意下さい。

３．使用機器の端子の「+」と「-」をコントローラーの正しいポート（5番、6番）へ接続して下さい。
機器によっては間にインバーターが必要になります。

表示ランプ
１．充電中は「Charge」ランプが点灯します。
（過充電保護状態のときは、ランプが点滅になり充電されません）

２．接続機器使用可能状態のときは「Load」ランプが点灯します。
（ランプが消灯している時は、バッテリーの電力不足により機器は使用できません）

※注意事項
１．接続の際、ソーラーパネル・バッテリー・使用機器（インバータ）の電圧を全て揃えて下さい。（12V or 24V）
２．ソーラーパネルと使用機器（インバータ）の定格電流は10Aを超えないように注意して下さい。
３．このコントローラは防水ではありませんので、設置場所にはご注意下さい。
