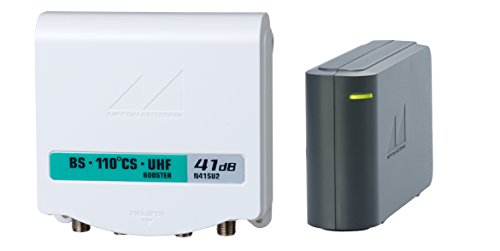

日本アンテナ 家庭用CS・BS/UHFブースター 41dB 屋外用 2.6GHz対応 電源分離型 N41SU2
- メーカー
- 日本アンテナ
- JAN
- 4962736800315
- メーカー品番
- N41SU2
- メーカー希望小売価格
- ¥43,200
- 発売時期
- 2013-07-31
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
●メーカー:日本アンテナ
●型番:N41SU2
●商品名:BS・110°CS・UHF電源分離型ブースター
●電源分離型
●出力モニター端子付
●BS・CS:2.6GHz対応
●UHF:710MHz対応
●UHF・VHF入力側:電通切換スイッチ付
●適合マスト径(φmm):22～50
●JEITAデジタルハイビジョン受信マーク710
●RoHS指令対応

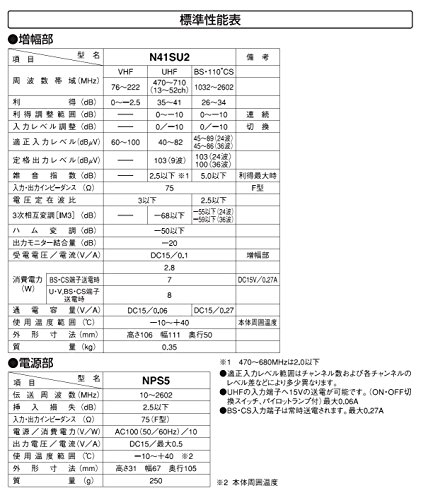

《増幅部》
●受信チャンネル(MHz):
・VHF:76～222
・UHF:470～710(13～52ch)
・BS・110°CS:1032～2602
●利得(dB):
・VHF:0～-2.5
・UHF:35～41
・BS・110°CS:26～34
●利得調整範囲(dB):
・VHF:-
・UHF:0～-10(連続)
・BS・110°CS:0～-10(連続)
●入力レベル調整(dB)
・VHF:-
・UHF:0、-10(切換)
・BS・110°CS:0、-10(切換)
●適正入力レベル(dBμV):
・VHF:60～100
・UHF:40～82
・BS・110°CS:45～89(24波)、45～86(36波)
●定格出力レベル(dBμV):
・VHF:-
・UHF:103(9波)
・BS・110°CS:103(24波)、100(36波)
●雑音指数(dB):
・VHF:-
・UHF:2.5以下(470～680MHzは2.0以下、利得最大時)
・BS・110°CS:5.0以下(利得最大時)
●入出力インピーダンス(Ω):75(F型)
●電圧定在波比(以下):
・VHF:3
・UHF:3
・BS・110°CS:2.5
●受電電圧(V):DC15
●受電電流(A):0.1
●消費電力(W):2.8
●BS・CS端子送電時消費電力(W):7
●U・V、BS・CS端子送電時消費電力(W):8
●通電容量(V/A):
・VHF:DC15/0.06
・UHF:DC15/0.06
・BS・110°CS:DC15/0.27
●寸法(mm):H106×W111×D50
●質量(kg):約0.35
《電源部(NPS5)》
●使用電圧(V):AC100(50/60Hz)
●消費電力(W):10
●重畳電源(V/A):DC15/0.5
●挿入損失(dB以下):2.5
●入出力インピーダンス(Ω):75(F型)
●外形寸法(mm):H31×W67×D105
●質量(kg):0.25
●電源コード長(m):2
《付属品》
●F-5接栓:5個
●防水キャップ:3個
●取付けねじ大(増幅部用):3個
●取付けねじ小(電源部用):2個
特記事項
- BS・CS/地上デジタル放送に対応した高出力で低雑音設計の最大41dB増幅の電源分離型ブースターです。CSは、2.6GHzまでの増幅に対応しています。またUHFプリアンプ(別売)用給電回路を搭載し(ON/OFFスイッチ付)、アンテナ直下の利得不足時にプリアンプを活用できます。【参考型番】UHFプリアンプ UPA16
- CS・BSとU・Vの混合機能を搭載。BS・CS帯域及びUHF帯域の入力レベルを2段階(0dB、-10dB)で調整出来ます。レベル調整時に必要な出力モニタ端子装備(-20dB運用)。UHF710MHz以上で実施しているサービスによる電波の影響を軽減できるフィルターを内蔵しています。
- 本体は、飛び込み防止のシールド構造により、電波の漏洩や飛び込み防止に効果があります。ブースタと電源部の間でショートなどの異常があった場合に電源部を保護する過電流保護回路を内蔵しています。電源部は、従来の横置きに加え縦置きにも対応しています。
- 【主な性能】 「CS・BS」 利得:26~34dB 適正入力レベル:45~86dB(36波) 定格出力レベル:100dB 「UHF」 利得:26~35dB 適正入力レベル 40~82dB 定格出力レベル 103dB(9波) 「VHF(FM)」 利得:0~-2.5dB 【その他】入力端子:VHF(FM)・UHFx1端子 CS・BSx1端子 マスト取付径 φ22~50mm 【電源部】電源コード長:2m
- 【付属品】:5C用F型接栓x5個,防水キャップx3個,増幅部取付ネジ大x3個,電源部取付ネジ小x2個 【保証期間】お買上げ日より、本体1年(但し消耗品は、除く) 【特記事項】RoHS指令対応。新DHマーク適合品
