日本アンテナ 家庭用UHFブースター 36dB 屋内外共用 470~710MHz 電源着脱型 NSB36U
- メーカー
- 日本アンテナ
- JAN
- 4962736812691
- メーカー品番
- NSB36U
- メーカー希望小売価格
- ¥19,440
- 発売時期
- 2014-10-30
- この商品のレビュー
- Amazonでのレビュー
- シェア

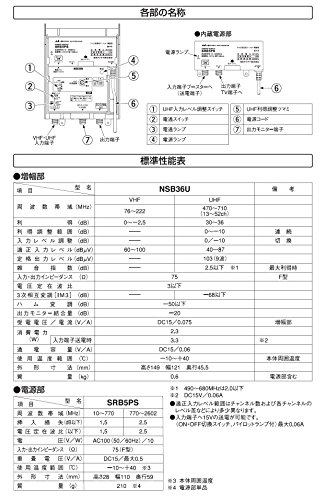

商品説明
●メーカー:日本アンテナ
●型番:NSB36U
●商品名:UHF電源着脱型ブースター
●電源着脱型
●受信チャンネル(MHz):
・VHF:76～222
・UHF:470～710(13～52ch)
●利得(dB):
・VHF:0～-2.5
・UHF:30～36
●利得調整範囲(dB):
・VHF:-
・UHF:0～-10(連続)
●入力レベル調整(dB):
・VHF:-
・UHF:0、-10(切換)
●適正入力レベル(dBμV):
・VHF:60～100
・UHF:40～87
●定格出力レベル(dBμV):
・VHF:-
・UHF:103(9波)
●雑音指数(dB):
・VHF:-
・UHF:2.5以下(470～680MHzは2.0以下、利得最大時)
●入出力インピーダンス(Ω):75(F型)
●電圧定在波比(以下):3
●受電電圧(V):DC15
●受電電流(A):0.075(増幅部)
●消費電力(W):2.3
●入力端子送電時消費電力(W):3.3(DC15V/0.06A)
●通電容量(V/A):DC15/0.06
●寸法(mm):H149×W121×D45.5
●質量(kg):0.6(電源部含む)
●出力モニター端子付
●入力側:電通切換スイッチ付
●適合マスト径(φmm):22～50
●JEITAデジタルハイビジョン受信マーク710
●RoHs対応
《電源部》
●型名:SRB5PS
●周波数帯域(MHz):10～770、770～2602
●挿入損失(dB):
・10～770MHz:1.5
・770～2602MHz:2.5
●使用電圧(V):AC100(50/60Hz)
●消費電流(W):10
●重畳電圧(V/A):DC15/0.5
●入出力インピーダンス(Ω):75(F型)
●寸法(mm):H28×W110×D59
●質量(kg):0.21
《付属品》
●防水キャップ:2個
●5C用F型接栓:4個
●取付ねじ:5本
●マスト取付金具:1個
●Uボルト:1個
●蝶ナット:2個
●取扱説明書:1部
特記事項

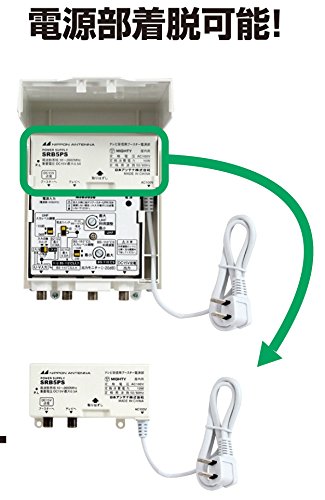

- 地上デジタル放送に対応した高出力で低雑音設計の最大35dB増幅の電源着脱型ブースターです。屋内では、電源一体型として使用できますし、屋外では電源分離型として使用できます。またUHFプリアンプ(別売)用給電回路を搭載し(ON/OFFスイッチ付)、アンテナ直下の利得不足時にプリアンプを活用できます。【参考型番】UHFプリアンプ UPA16
- UHF帯域の入力レベルを2段階(0dB、-10dB)で調整出来ます。レベル調整時に必要な出力モニタ端子装備(-20dB運用)。UHF710MHz以上で実施しているサービスによる電波の影響を軽減できるフィルターを内蔵しています。
- 本体は、飛び込み防止のシールド構造により、電波の漏洩や飛び込み防止に効果があります。ブースタと電源部の間でショートなどの異常があった場合に電源部を保護する過電流保護回路を内蔵しています。
- 【主な性能】 「UHF」 利得:30~36dB 適正入力レベル:40~87dB 定格出力レベル 103dB(9波) 「VHF(FM)」 利得:0~-2.5dB【その他】入力端子:VHF(FM)・UHFx1端子 マスト取付径:φ22~50mm 【内蔵電源部】電源コード長:1m
- 【付属品】:5C用F型接栓x4個,防水キャップx2個,取付ネジ大x5個,マスト取付金具x1個,Uボルトx1個,蝶ナットx2個,取扱説明書x1部 【保証期間】お買上げ日より、本体1年(但し消耗品は、除く) 【特記事項】RoHS指令対応。新DHマーク適合品
