日本アンテナ 共同受信用5分配器 屋内用 4K8K放送対応 1端子電通型 D5E

メーカー
日本アンテナ
JAN
4962736816040
メーカー品番
D5E
メーカー希望小売価格
¥6,696
発売時期
2016-05-31
この商品のレビュー
Amazonでのレビュー
シェア

商品説明

●メーカー:日本アンテナ
●型番:D5E

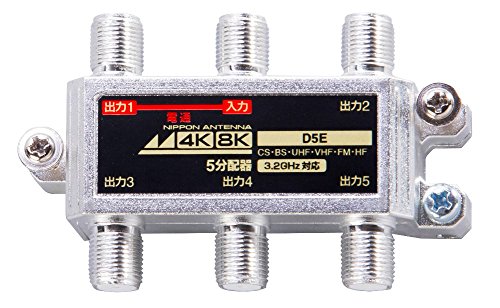

●商品名:1端子電通5分配器
●4K・8K放送対応
●屋内用
●周波数帯域(MHz):10～76、76～222、222～770、770～1489、1489～2150、2150～2681、2681～3224
●分配損失(dB以下)
・10～76MHz:10.0
・76～222MHz:9.5
・222～770MHz:9.8
・770～1489MHz:10.5
・1489～2150MHz:12.5
・2150～2681MHz:14.0
・2681～3224MHz:16.3
●端子間結合損失(dB以上)
・10～76MHz:16
・76～222MHz:20
・222～770MHz:18
・770～1489、1489～2150、2150～2681、2681～3224MHz:15
●電圧定在波比(VSWR以下)
・10～76MHz:2.0
・76～222、222～770MHz:1.8
・770～1489、1489～2150、2150～2681MHz:2.0
・2681～3224MHz:2.5
●寸法(mm):H47.7×W77.5×D20.5
●質量(kg):0.06

特記事項

  • 【用途】テレビ信号を屋内で分配するときに使用します。本器は、HF帯域からCS-IF帯域(10MHz~3224MHz)対応の高性能5分配器です。4K8K放送にも対応しております。
  • 【特長】接栓座とハウジングを一体化した亜鉛ダイカスト製、裏ぶたは圧入装着式ですので、高シールド効果が得られ電波の漏洩や飛込み防止に効果があります。本体に仮固定された取付ねじで壁面への取付けが容易にできます。
  • 【特長】F座端子には7Cの接栓も取付け可能です。(※芯線の外径が1.5mmより太いものは、ピン付接栓をご使用ください。) 黄色い絶縁体により、一目で入力端子がわかります。本体を並べて取り付けることにより、省スペースにて設置が可能になります。
  • 【主な性能】 分配損失:(222MHz~770MHz) 9.8dB (770MHz~2150MHz) 10.5~12.5dB 電流通過端子:入力-出力1間(最大 DC15V・0.8A/AC30V・1A)
  • 【付属品】取付ネジx2本(本体取付済) 5C F型接栓x6本 取扱説明書
