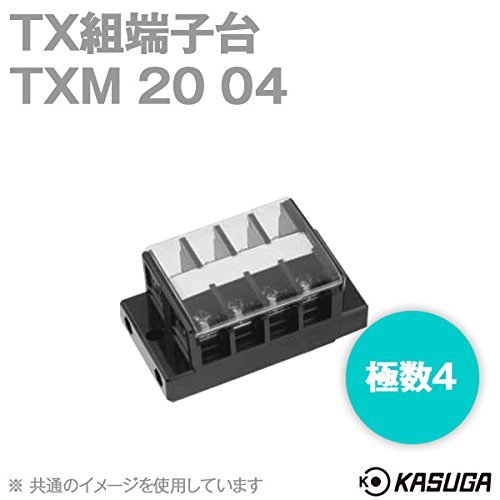

春日電機 TXM20 04 TX組端子台 (標準形) (セルフアップ) (カバー・記名シール付) (5.5mm2) (40A) (極数4) NN
- メーカー
- 春日電機
- JAN
- TXM20 04
- メーカー品番
- TXM20 04
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報
[型番] TXM 20 04
[絶縁電圧] 600V
[適合電線と最大電流]
1.25mm^2 -15A
2mm^2 -20A
3.5mm^2 -30A
5.5mm^2 -40A
[端子ねじ] M4×10 ± セルフアップ
[締付トルク] 1.4-1.8N・m
[難燃グレード] UL94V-0
[概略質量] 65g

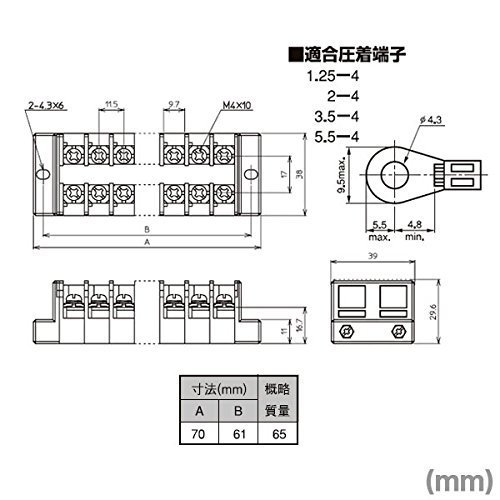

[適合圧着端子]
1.25-4
2-4
3.5-4
5.5-4
[極数] 4P
■■仕様
[使用周囲温度] -25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[インパルス耐電圧] 6000V
[準拠規格]
UL 1059（一部除く）
EN/IEC60947-7-1（一部除く）
JIS C8201-7-1
NECA C2811（JIS C2811）
特記事項
- 優れた性能と抜群の信頼性
- セルフアップ構造の使いやすい標準的な端子台です。
- 幅広い内容ときめ細かいフレームをラインナップしています。
- レール式端子台のターミナルユニットをシャフトで組んだ組み端子台です。
- カバー、記名シールが付属しており、組み立てのわずらわしさがありません。
