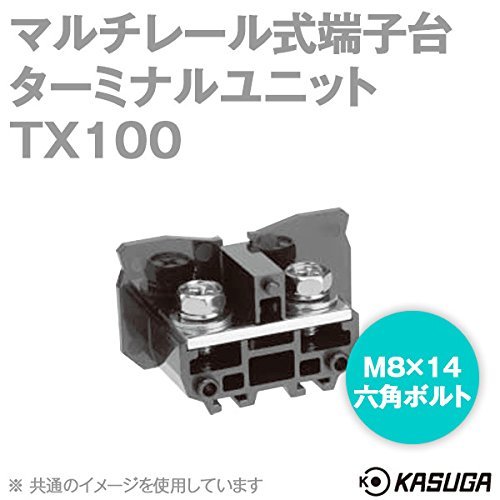

春日電機 TX100 マルチレール式端子台 ターミナルユニット (標準形) (六角ボルト) (DINレール) (38mm2) (130A) (6P入) NN
- メーカー
- 春日電機
- JAN
- TX100
- メーカー品番
- TX100
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報
[型番] TX 100
[品名] ターミナルユニット
[絶縁電圧] 600V
[インパルス耐電圧] 12000V
[適合電線と最大電流]
22mm^2 -90A
(30mm^2 -110A)
38mm^2 -130A
[耐熱電線使用時の通電電流] 38mm^2 -159A
[端子ねじ] M8×14+六角ボルト
[締付トルク] 8-10N・m
[難燃グレード] UL94V-0
[1極あたりの概略質量] 83g
[適合レール] IEC35mm、春日C形、IEC・C形兼用
[適合圧着端子]
22-8
38-8
[個数] 6P入り
■■仕様
[使用周囲温度] －25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[準拠規格]
JIS C8201-7-1
NECA C2811(JIS C2811)
UL1059（一部除く）
IEC60947-7-1
CSA(C22・2 No.158)（一部除く）
特記事項
- 4種類のレールが使用できます。
- セルフアップ構造の使いやすい標準的な端子台です。
- 幅広い容量ときめ細かいフレームをラインナップしています。
- UL、CSA規格認証商品です。
- また、EN/IEC規格準拠品としてTUVの認証を受けたCEマーキング対応品です。(一部除く)
