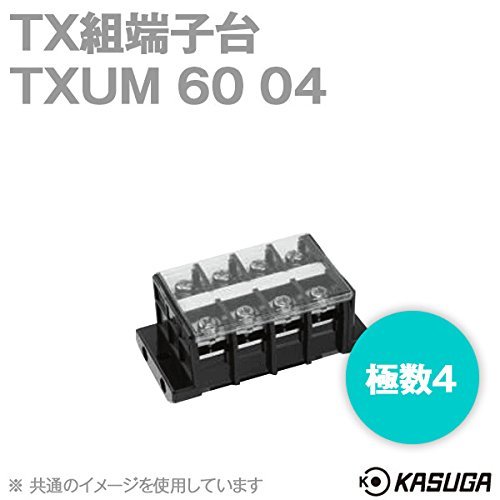

春日電機 TXUM60 04 TX組端子台 (ジャンプアップ) (カバー・記名シール付) (22mm2) (90A) (極数4) NN

商品説明

製品情報

[型番] TXUM 60 04
[絶縁電圧] 600V
[適合電線と最大電流]
　5.5mm^2 -40A
　8mm^2 -50A
　14mm^2 -70A
　22mm^2 -90A
[端子ねじ] M6×12 ± ジャンプアップ
[締付トルク] 4-5N・m
[難燃グレード] UL94V-0
[概略質量] 235g
[適合圧着端子]
　5.5-6
　8-6
　14-6
　22-6
[極数] 4P
■■仕様
[使用周囲温度] -25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[インパルス耐電圧] 6000V
[準拠規格]
　UL 1059（一部除く）
　EN/ICE 60947-7-1（一部除く）
　JIS C8201-7-1
　NECA C2811(JIS C2811)
