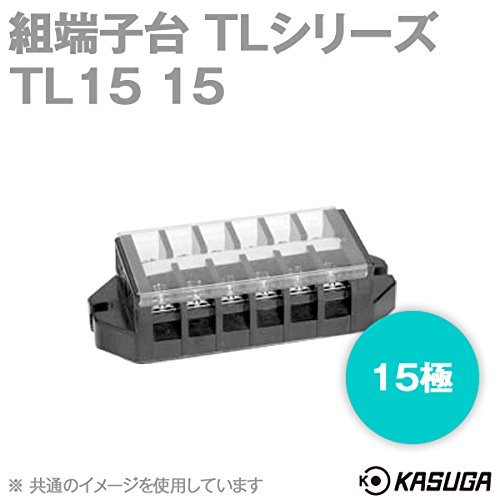

春日電機 TL15 15 組端子台 (15極) (最大20A) (ネジ：M3.5) (セルフアップ) (カバー付) (記名シール付) NN

商品説明

製品情報

[型番] TL15 15
[絶縁電圧] 600V
[適合電線と最大電流(圧着接続の場合)]
　0.75mm^2 -10A
　1.25mm^2 -15A
　2mm^2 -20A
[端子ねじ] M3.5×8±セルフアップ
[締付トルク] 1.0-1.3N・m
[概略質量] 175g
■■各部の材質
[ターミナルベース] フェノール（黒）
[端子ねじ部] 鉄（亜鉛メッキクロメート処理）
[導電板] 黄銅 （ニッケルメッキ）
[記名シール] ファイバー
[カバー] ポリカーボネート
■■製品仕様
[使用周囲温度] -25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[インパルス耐電圧] 6000V
[準拠規格]
　UL 1059
　NECA C2811
　EN/IEC 60947-7-1
　NECA C2811（JIS C2811）

極数が多くなりますと、ユニットの長さと取付ピッチに若干の誤差が生じる場合があります。
