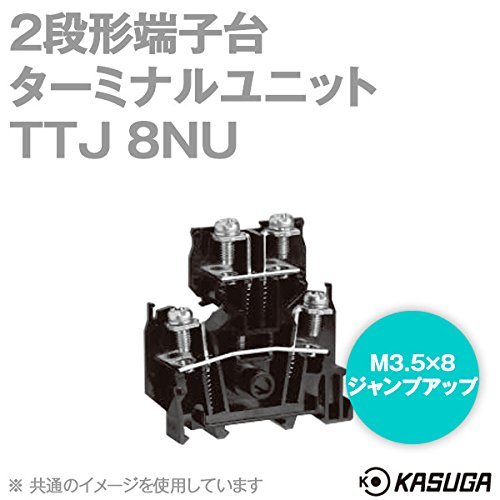

春日電機 TTJ8NU マルチレール式端子台 ターミナルユニット (2段形端子台) (小型) (DINレール) (2mm2) (20A) (20P入) NN

商品説明

製品情報

[型番] TTJ 8N U
[品名] ターミナルユニット
[絶縁電圧] 500V
[インパルス耐電圧] 6000V
[適合電線と最大電流(圧着接続の場合)]
　0.75mm^2 -10A
　1.25mm^2 -15A
　2mm^2 -20A
[端子ねじ] M3.5×8±ジャンプアップ
[締付トルク] 1-1.3N・m
[難燃グレード] UL94V-0
[1極あたりの概略質量] 15g
[適合レール] IEC15mm、IEC35mm
[適合圧着端子]
　1.25-3.5
　2-3.5
[個数] 20P入り
■■仕様
[使用周囲温度] －25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[準拠規格]
　JIS C8201-7-1
　NECA C2811(JIS C2811)
[材質] ポリカーボネート
