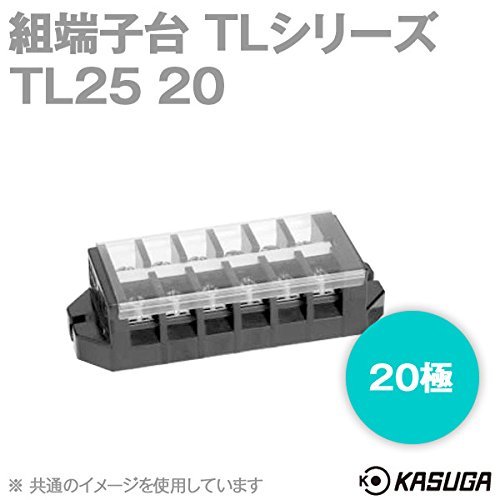

春日電機 TL25 20 組端子台 (20極) (最大40A) (ネジ：M4) (セルフアップ) (カバー付) (記名シール付) NN
- メーカー
- 春日電機
- JAN
- TL25 20
- メーカー品番
- TL25 20
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報
[型番] TL25 20
[絶縁電圧] 600V
[適合電線と最大電流(圧着接続の場合)]
1.25mm^2 -15A
2mm^2 -20A
※3.5mm^2 -30A
※5.5mm^2 -40A
（※印はねじ・圧着端子がJIS規格外）
[端子ねじ] M4×10±セルフアップ
[締付トルク] 1.4-1.8N・m
[概略質量] 330g
■■各部の材質
[ターミナルベース] フェノール（黒）
[端子ねじ部] 鉄（亜鉛メッキクロメート処理）
[導電板] 黄銅 （ニッケルメッキ）
[記名シール] ファイバー
[カバー] ポリカーボネート
■■製品仕様
[使用周囲温度] -25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[インパルス耐電圧] 6000V
[準拠規格]
UL 1059
NECA C2811
EN/IEC 60947-7-1
NECA C2811（JIS C2811）
特記事項
- 春日電機株式会社は2017年10月1日に株式会社パトライトと経営統合しました。
- 経営統合に伴い、個装箱、製品本体のネームプレート、取扱説明書等の印刷物の商号表記が変更となります。
- そのため、新表記の製品と旧表記の製品とが混在する場合がございます。
- 予めご了承ください。詳細につきましてはメーカーページをご参照くださいませ。
