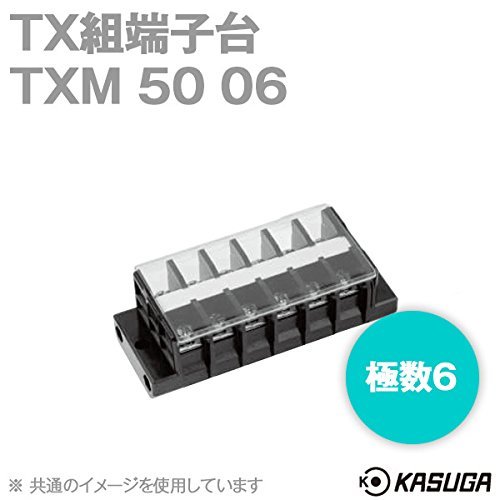

春日電機 TXM50 06 TX組端子台 (標準形) (セルフアップ) (カバー・記名シール付) (14mm2) (80A) (極数6) NN
- メーカー
- 春日電機
- JAN
- TXM50 06
- メーカー品番
- TXM50 06
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報
[型番] TXM 50 06
[絶縁電圧] 600V
[適合電線と最大電流]
3.5mm^2 -30A
5.5mm^2 -40A
8mm^2 -50A
14mm^2 -80A
[端子ねじ] M5×12 ± セルフアップ
[締付トルク] 2.2-2.8N・m
[難燃グレード] UL94V-0
[概略質量] 193g
[適合圧着端子]
3.5-5(JIS規格外)
5.5-5
8-5
14-5
[極数] 6P
■■仕様
[使用周囲温度] -25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[インパルス耐電圧] 6000V
[準拠規格]
UL 1059（一部除く）
EN/IEC60947-7-1（一部除く）
JIS C8201-7-1
NECA C2811（JIS C2811）
特記事項
- 春日電機株式会社は2017年10月1日に株式会社パトライトと経営統合しました。
- 経営統合に伴い、個装箱、製品本体のネームプレート、取扱説明書等の印刷物の商号表記が変更となります。
- そのため、新表記の製品と旧表記の製品とが混在する場合がございます。
- 予めご了承ください。詳細につきましてはメーカーページをご参照くださいませ。
