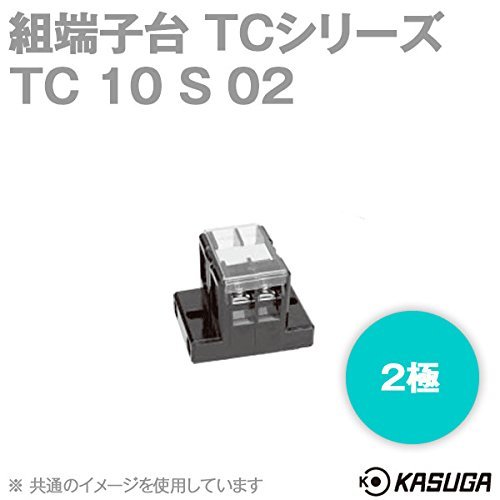

春日電機 TC10 S02 組端子台 TCシリーズ (セルフアップ) (カバー・記名シール付) (1.25mm2) (15A) (極数2) NN
- メーカー
- 春日電機
- JAN
- TC10-S02
- メーカー品番
- TC10-S02
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報
[型番] TC 10 S 02
[絶縁電圧] 600V
[適合電線と最大電流(圧着接続の場合)]
0.75mm^2 -10A
1.25mm^2 -15A
※2mm^2 -20A
(※印はねじ・圧着端子がJIS規格外)
[端子ねじ] M3×8±セルフアップ
[締付トルク] 0.6-0.9N・m
[難燃グレード] UL94V-2
[概略質量] 25g

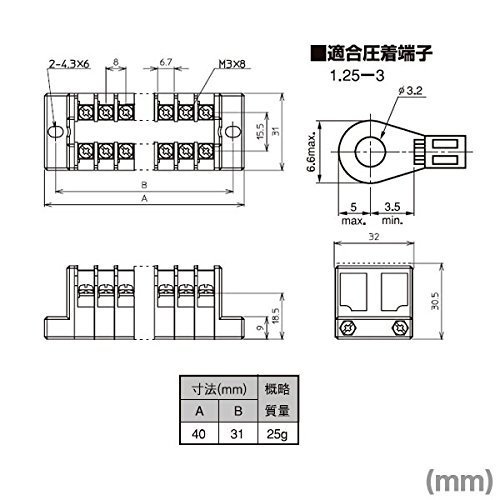

[適合圧着端子] 1.25-3
[極数] 2P
■■仕様
[使用周囲温度] -25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[インパルス耐電圧] 6000V
[準拠規格]
JIS C8201-7-1
NECA C2811(JIS C2811)
特記事項
- 春日電機株式会社は2017年10月1日に株式会社パトライトと経営統合しました。
- 経営統合に伴い、個装箱、製品本体のネームプレート、取扱説明書等の印刷物の商号表記が変更となります。
- そのため、新表記の製品と旧表記の製品とが混在する場合がございます。
- 予めご了承ください。詳細につきましてはメーカーページをご参照くださいませ。
