春日電機 TT20UK マルチレール式端子台 ターミナルユニット (2段形端子台) (DINレール) (3.5mm2) (30A) (20P入) NN
- メーカー
- 春日電機
- JAN
- TT20UK
- メーカー品番
- TT20UK
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報

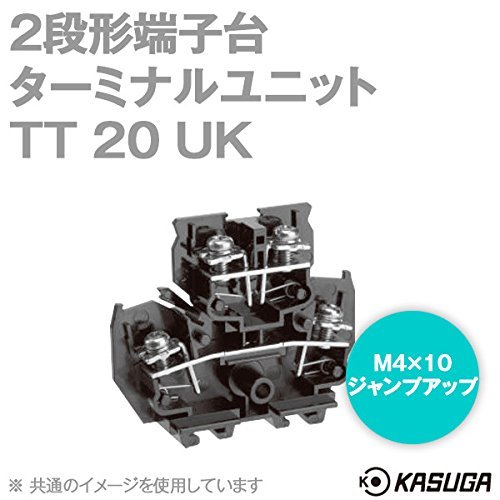

[型番] TT 20 UK
[品名] ターミナルユニット
[絶縁電圧] 600V
[インパルス耐電圧] 6000V
[適合電線と最大電流(圧着接続の場合)]
1.25mm^2 -15A
2mm^2 -20A
3.5mm^2 -30A
[端子ねじ] M4×10±ジャンプアップ
[締付トルク] 1.4-1.8N・m
[難燃グレード] UL94V-2
[1極あたりの概略質量] 31g
[適合レール] IEC35mm、春日C形、IEC・C形兼用

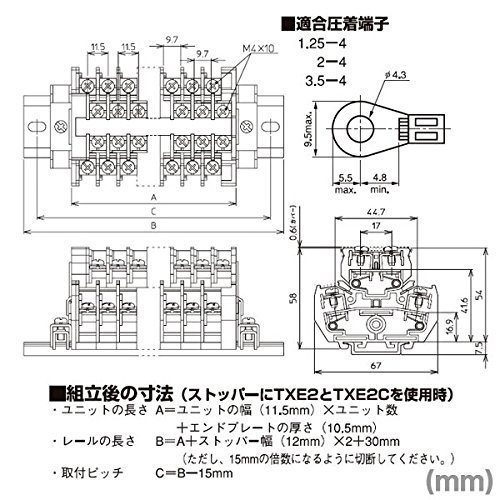

[適合圧着端子]
1.25-4
2-4
3.5-4
[個数] 20P入り
■■仕様
[使用周囲温度] －25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[準拠規格]
JIS C8201-7-1
NECA C2811(JIS C2811)
[材質] ポリカーボネート
特記事項
- 狭いスペースに最適な2段形の端子台
- 2段形端子台は、狭いスペースに制御回路端子が多数必要な場合に最適です。
- 上段下段の端子は、半極ずつ位置がずれているため、上下段のどちら側からでも配線することが出来ます。
- レールを使用せず、シャフトで組み立てる直取付け(組端子式)も可能です。
- RoHS指令に対応しています。
