春日電機 TN60 BK マルチレール式端子台 ターミナルユニット (ワンタッチ) (DINレール) (22mm2) (90A) (10P入) NN
- メーカー
- 春日電機
- JAN
- TN60-BK
- メーカー品番
- TN60-BK
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報

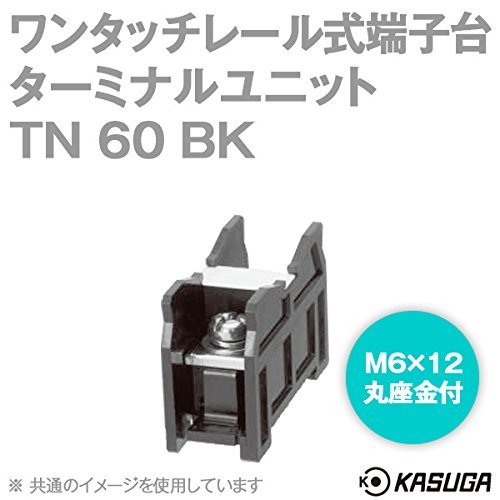

[型番] TN 60 BK
[品名] ターミナルユニット
[絶縁電圧] 600V
[インパルス耐電圧] 6000V
[適合電線と最大電流(圧着接続の場合)]
5.5mm^2 -40A
8mm^2 -50A
14mm^2 -70A
22mm^2 -90A
[端子ねじ] M6×12±丸座金付
[締付トルク] 4-5N・m
[難燃グレード] UL94V-2
[1極あたりの概略質量] 40g
[適合レール] IEC35mm、IEC・C形兼用

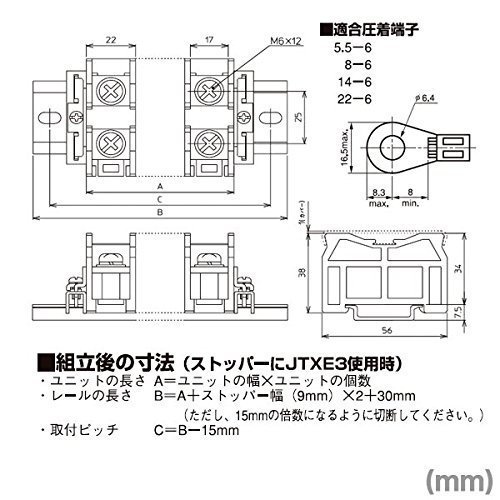

[適合圧着端子]
5.5-6
8-6
14-6
22-6
[個数] 10P入り
[摘要] 1P
■■仕様
[使用周囲温度] －25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[準拠規格]
JIS C8201-7-1
NECA C2811(JIS C2811)
[材質] ポリカーボネート
特記事項
- DINレールにワンタッチで取付け取り外しが可能
- IEC35mmレールにワンタッチで取付け取り外しが可能な端子台です。
- 記名シールはあらかじめターミナルユニットに付属しており、取付けの手間がかかりません。
- RoHS指令に対応しています。
